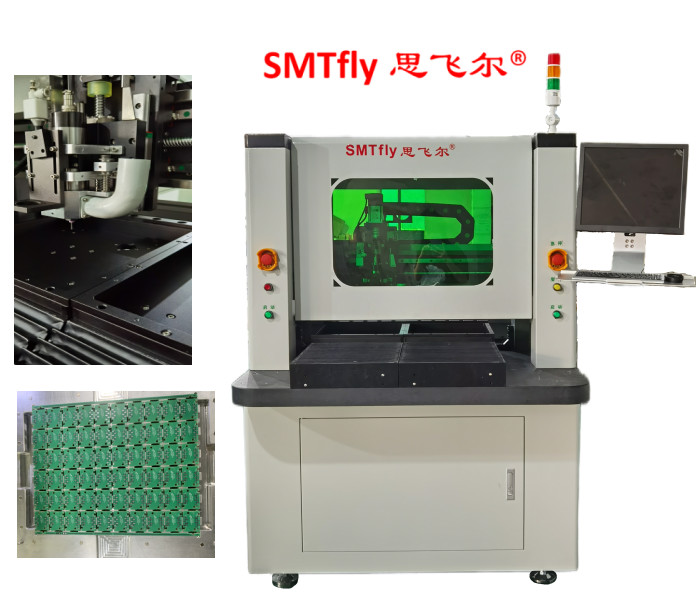

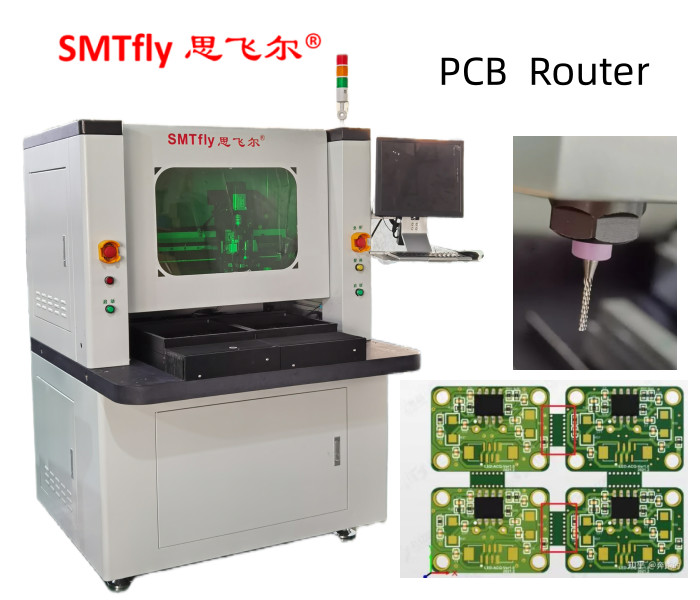

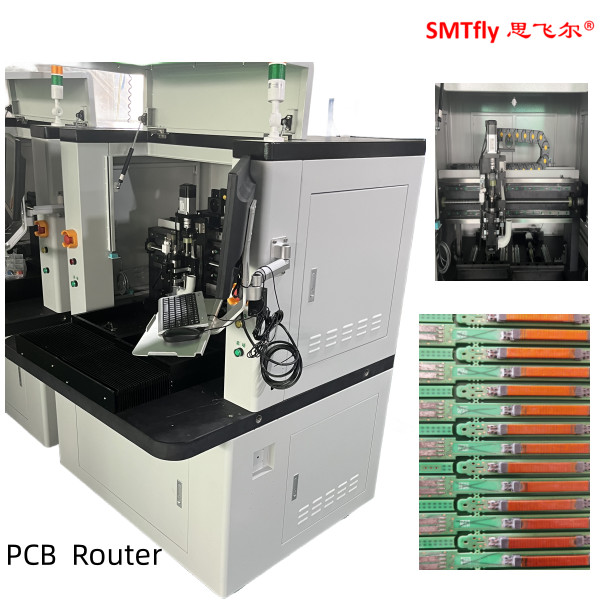

Routeur de séparateur de PCB pour 12 mois de garantie et formation à l'étranger
1. PCBSéparationCaractéristique du routeur
1.X10 zoom-in image facilite la programmation et augmente la précision du réglage des points.
2.Deux tables coulissantes permettent un mouvement simultané d'entrée et de sortie afin de réduire le temps de chargement pour une meilleure productivité.
3.Système de décalage AUTO MARK. L'image CCD pourrait vérifier et simuler le chemin ou le routage pour réduire les erreurs inutiles avant la coupe.
4. A vérifie la durée de vie du bit de routage et un système d'alarme pour rappeler à l'opérateur de changer les bits de routage quand il termine 120M de coupe.le milieu 2 mm couper le deuxième point de fraisage, le dernier 2 mm coupe le troisième point de fraisage pour augmenter sa durée de vie.
5L'image CCD pourrait vérifier et simuler le chemin ou le routage pour réduire les erreurs inutiles avant la coupe.
2. Le routeur de dépannage de PCB Les avantages
1- Utilisation d'un dispositif à double glissement en place, réduire les temps d'attente de coupe, augmenter la capacité de production.
2. Évitez les volets artificiels causés par la fissuration de l'étain et les dommages aux pièces et autres problèmes.
3Évitez d'utiliser des objets contondants ou pliés, produits par des contraintes mécaniques.
4. Convient pour la découpe en arc et en ligne de la plaque finie.
5. Convient pour les petits morceaux de la coupe finale, la plaque de base d'un téléphone mobile, PDA, carte d'interface PC, etc.
3. Liste des pièces du routeur de dépannage de PCB
| I. Matériel | |
| L'écharpe | Fuseau KAVO |
| Le CCD | appareils photo industriels Sony 520 |
| Lentilles | L'ordinateur EX2C |
| Je vais me faire foutre! | TBI Importation de vis à billes de terre de précision |
| Le guide | Élargissement du HIWIN rail de guidage linéaire importé |
| Moteur | Série Jiabao LCF |
| Carte de contrôle d'entrée/sortie | HFC PCI-9074 est utilisé |
| Carte de contrôle du conducteur | HFC PCI-9074 est utilisé |
| Carte d'entrée/sortie | Pour les produits de la catégorie "A" |
| Nettoyage statique | La série STATIC-ST401A |
| Ordinateur | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
| Interface avec la machine | AOC LCD17", souris Logitech |
| 2. logiciels | |
| Système de commande | Windows XP professionnel (service3, v.3244) |
| Opération GUI | Anglais Windows XP |
| Modifier le programme | En ligne |
| Système de vision | CCD AOTU décalé |
| Système de commande | Une F1.2.88 version |
4. Le routeur de dépannage de PCB Paramètres
| Dans l'ensemble | |
| Dimensions (W*D*H) | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. |
| Le poids | 650 kg |
| Décalage de hauteur | 60 à 110 mm |
| Manipulateur | |
| Type de moteur | Série Jiabao |
| Répétabilité du positionnement | 0.001 mm |
| Zone de travail de l'axe (max) | 830 mm*580 mm*50 mm |
| Station de travail | |
| Fixation des PCB | La qualité, la spécialité |
| Chargement/déchargement de PCB | manuel |
| Taille des PCB (max) | 320*320 mm |
| Épaisseur maximale des PCB | 5 mm |
| Les appareils de fixation | |
| Fixation de rigidité | Utiliser le client |
| Fixation de la fixation | machines et appareils |
| Moteur à broche | |
| Le pouvoir | 150 W |
| Le moulin à rouleaux | Pour les véhicules à moteur à combustion |
| Protéger | refroidissement par le vent |
| Coupeuse de changement | Spécialisation |
| Capacité de routage | |
| Vitesse de coupe (max.) | 80 mm/s |
| Vitesse de conduite (max.) | Pour les véhicules à moteur: |
| Précision de coupe | 0.01 mm |
| Système à vide | |
| Puissance sous vide | 3.5KW AC 380V |
| Vacuum | le plomb |
| Les services publics | |
| Le pouvoir | 2.0KW AC380V |
| Alimentation en air | 4 à 6 kg/cm2 |
| La programmation | |
| Modifier le programme | En ligne |
| Modifier la fonction | Ligne, arc, cercle, courbe en U |
| Le stockage des programmes | Disque dur |
| Système de vision | CCD couleur SONE |
| coupeuse de fraisage décalée | Automobile |
| Réglage sous vide | Automobile |
| Moniteurs de l'opération | |
| Indicateur | Indicateur État de la machine |
| vérification de l'outil | Durée de vie de l'outil de détection automatique, utilisation de tests de temps |
| Protection du moteur | Avoir une fonction de protection contre la surchauffe, la surcharge et la basse tension |
| vérification de la surcharge du moteur | Avoir surcharge, la ligne est normale, fonction de protection contre la basse tension |
| Temps d'utilisation de l'outil | durée de vie de l'outil de détection automatique, |
| Statistique des données | Modèle de tableau séparé, comptage séparé, méthodes de comptage diverses |
| Enregistrement d'erreur | Le logiciel enregistre automatiquement toutes les alarmes mémoire des machines |
| III. Précision | |
| Précision de l'axe | 0.001 mm |
| Précision de coupe | 0.1 mm |
| IV. Sécurité | |
| Protection de la zone de travail | Avec une protection fourchée |
| Capteur de porte | Sensor de micro-interrupteur de porte de sécurité avant et arrière (facultatif) |
| Bouton d'arrêt d'urgence |
Pourquoi nous choisir?
1. ingénieurs disponibles pour l'entretien des machines à l'étranger.
Des ingénieurs sont disponibles pour être envoyés à l'étranger pour effectuer des formations sur les machines et offrir un soutien technique.
2) Une garantie d'un an pour les machines à l'exception des accessoires.
La construction robuste du châssis et les lames d'acier japonaises ont obtenu une bonne appréciation et une reconnaissance par les clients étrangers.Les clients doivent seulement supporter les frais de transport..
3. un service à la clientèle efficace.
Nous sommes tous ensemble plus forts et plus sages que chacun de nous individuellement.communiquer efficacement entre eux, favoriser l'enthousiasme et participer à la prise de décision.
La technique mature et le précurseur du procédé font des machines de haute qualité.
En tant que plus grande usine en Chine du Sud, nous avons 12 ans d'expérience sur les machines de séparation de PCB et les machines de soudage.
Notre équipe de R & D améliore continuellement les machines existantes pour répondre à la tendance de développement du marché
