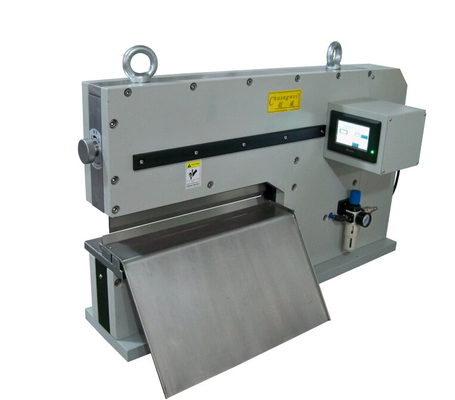

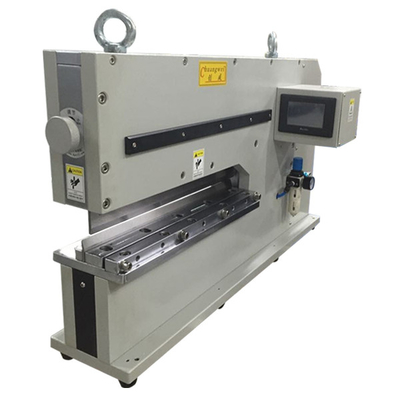

Plaques de séparation linéaires de dépanels de PCB avec mouvement d'oscillation sans stress
les spécifications de la membrane du PCB:
|
Modèle: |
SMTvolée- 450 $ ou plus. |
|
Longueur maximale de coupe: |
450 |
|
Taille de la machine de dépannage de PCB: |
780 mm x 500 mm x 620 mm |
|
Épaisseur maximale de coupe: |
0.3-3.5 mm |
|
Zone de travail: |
330*220 mm |
|
Poids de la machine de dépannage de PCB: |
185 kg |
Notre avantage concurrentiel:
À entraînement pneumatique et à commande électrique
La machine est entraînée pneumatiquement et contrôlée électriquement. Les machines séparatrices de type couteau droit ont été conçues pour séparer soigneusement les panneaux préassemblés, sans flexion ni tension.Même
Les composants SMD sensibles comme les condensateurs en céramique ne seront pas endommagés par le processus séparé.En raison de la conception spéciale des couteaux, les planches avec des composants élevés placés près des bords peuvent également être séparées en toute sécuritéSur la base d'une méthode éprouvée de séparation, des couteaux en forme de coin sont utilisés pour couper les panneaux à l'intérieur de la rainure.Cela permet de séparer en toute sécurité les planches d'une épaisseur inférieure à 1 mm sans créer de contraintes..
Applications:
Couper les plaques de base en aluminium, FR4, fibre de verre, pcba, etc.
S'il vous plaît laissez un message à l'email:s1@dgwill.com
Caractéristiques:
Idéal pour les PCB épais
Peut être utilisé avec de l'aluminium, du FR4, du CEM3 et d'autres substrats
Suivre le rythme de la production en volume moyen à grand
PCB souples ou ultra-minces à panneaux
PCB densément peuplés avec des composants situés trop près de la ligne de score pour que les dépanneurs standard puissent les manipuler
Aluminium et substrats métallisés (en plus du FR4, du CEM3, etc.)
Les PCB sont séparés par les doubles couteaux en forme de coin CWVC-450 dans un mouvement d'agitation doux qui coupe le panneau le long de la ligne de score, sans stress ni dommage pour les PCB ou les composants.Même lorsque des circuits imprimés métallisés sont traités, tels que ceux remplis de LED génératrices de chaleur qui nécessitent des couches internes métalliques dissipatrices de chaleur, cette machine fera facilement la coupe..
SMTfly-450 pcb depanel coupe également des PCB flexibles et ultra-minces (jusqu'à 0,5 mm d'épaisseur) propres, sans déchirure ni déchirure, même lorsque des composants sensibles tels que des condensateurs céramiques délicats,sont montés dans un rayon de 0Les surfaces de coupe linéaires, plutôt que circulaires, permettent des séparations plus rapides sans stress supplémentaire.

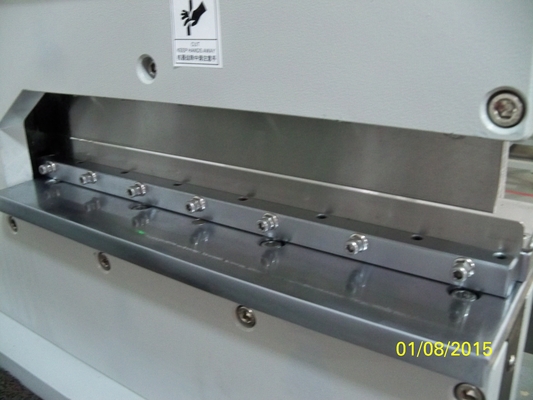

L'alignement entre les lames de coupe linéaires du CWVC-450 et la ligne de pointage du panneau est réalisé à l'aide d'un bouton situé au sommet de la machine.La séparation étroite entre les lames supérieures et inférieures (maximum 4 mm) protège l'opérateur des bords des lames
Les avantages:
1La vitesse de coupe est une segmentation par seconde, contrôlée par un interrupteur pneumatique.
2Le démarrage de l' ensemble de coupe est pour le passif, de sorte que la tangente de coupe et la position sont sous contrôle sûr.
3Avec la découpe de type non-rouleau (couteau circulaire, couteau droit), il n'y a pas de poussière, pas de moteur et pas de pollution par la poudre de carbone.
4Avec la coupe sans frottement, il n' y a pas de résidus métalliques.
5. La lame peut être utilisée 600000 fois sans alimentation, évitant la perte et le changement de produits électriques.
6. La machine utilise un compresseur d' air de 5-7 kg sans endroit de coupe spécifique, et il est maintenu en essuyant son apparence avec l' huile anti-rouille.
