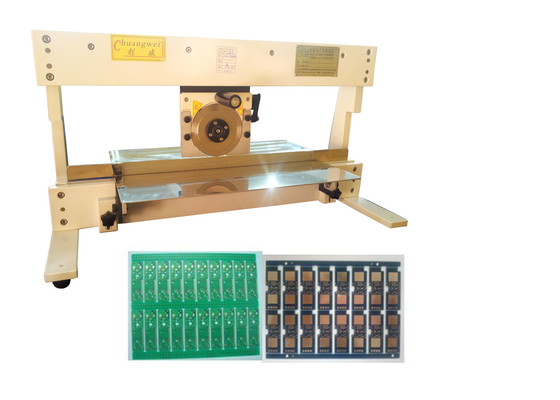

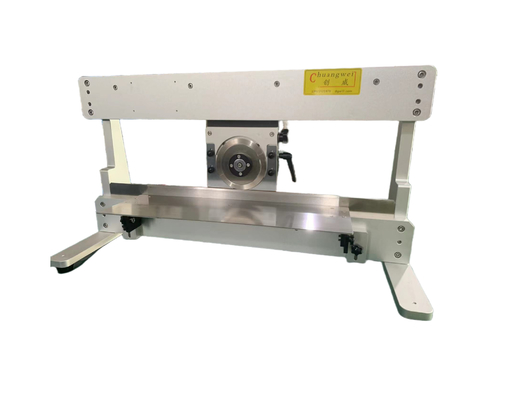

Séparation manuelle des panneaux de PCB pour les panneaux PCB et LED de 460 mm de longueur
Spécification:
|
Modèle |
SMTvolée-1M |
|
Longueur maximale de coupe du PCB (mm) |
Le montant de l'aide est calculé à partir du montant de l'aide. |
|
vitesse de coupe des circuits imprimés (mm/s) |
manuel |
|
Épaisseur de séparation (mm) |
0.6 à 3.5 |
|
machine de découpe de circuits imprimés Taille (mm) |
400*780*480 |
|
Le poids du séparateur de PCB (kg) |
55 |
|
Dureté de la lame (HB) |
540 à 567 |
|
Dureté de la lame (HRC) |
60 à 63 |
|
Durée de vie de la lame pour le métal (année) |
0.5 |
|
Durée de vie de la lame pour PCB (année) |
1 |
|
Garantie (année) |
1 |
|
Livraison (journée) |
dans les 5 jours |
|
Min. ordre (ensemble) |
1 |
|
Capacité (ensemble) |
1000 ensembles par an |
Description détaillée du produit:
1. Pour les appareils électroniques, les téléphones portables, les ordinateurs, les PCB, les FPC (plaques de circuits imprimés flexibles), les LED.
La moule est faite d'acier SKH-11, la lame est SKH-9 (du Japon), travail rigoureux!
Caractéristiques techniques:
1. précision structurelle, charge uniforme, pour éliminer les contraintes internes
2, sûre et facile à utiliser
3. Pour l' électronique, les téléphones portables, les ordinateurs, les PCB, les FPC (plaques de circuits imprimés flexibles)
Caractéristiques:
SMTvolée-1M sépare les petits et les grands PCB pré-score. La table et le reste peuvent être réglés en continu à la position de travail la plus appropriée.La fente entre la lame linéaire et le reste peut être réglée pour assurer que les bandes latérales tombent à travers et sont triésLe PCB est placé avec sa rainure pré-marquée sur la lame linéaire et la lame circulaire est ensuite dessinée à la main sur le PCB.La distance entre le guide supérieur et la lame linéaire est réglable pour s'assurer que le PCB n'est séparé que dans la rainure prédéfinie . Les rainures pré-marquées peuvent être interrompues par un certain nombre de coupures. Si les composants projettent au-dessus de la rainure, la lame linéaire doit être omise. Dans ce cas, veuillez nous contacter.
Veuillez noter:
Les couteaux ronds suffisent souvent pour séparer les panneaux simples ou pour couper les déchets de marge.Une meilleure qualité peut être obtenue si la séparation est réalisée simultanément avec des couteaux linéaires sur toute la longueur de la planche (.g. CWVC-3 CWVC-2L CWVC-450 CWVC-480).
