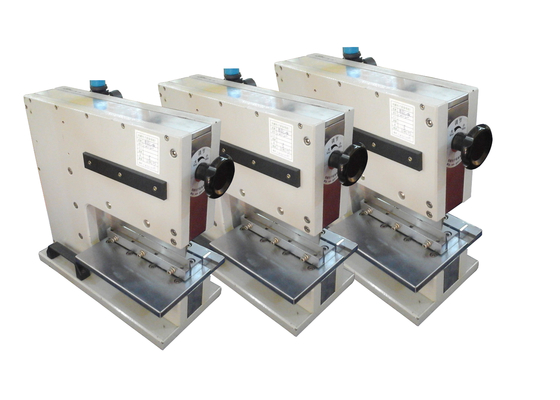

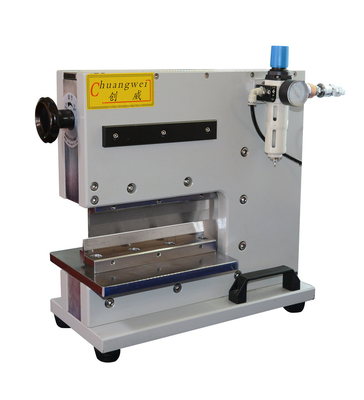

Machine de prototypage de PCB en V-Cut 0,3 mm - 3,5 mm avec capacité de comptage des pièces
Idéal pour les PCB épais
Peut être utilisé avec de l'aluminium, du FR4, du CEM3 et d'autres substrats
Suivre le rythme de la production en volume moyen à grand
PCB souples ou ultra-minces à panneaux
PCB densément peuplés avec des composants situés trop près de la ligne de score pour que les dépanneurs standard puissent les manipuler
Aluminium et substrats métallisés (en plus du FR4, du CEM3, etc.)
Les PCB sont séparés par les doubles couteaux en forme de coin CWVC-200 dans un mouvement d' oscillation doux qui coupe le panneau le long de la ligne de score, sans stress ou dommage aux PCB ou aux composants.Même lorsque des circuits imprimés métallisés sont traités, tels que ceux remplis de LED génératrices de chaleur qui nécessitent des couches internes métalliques dissipatrices de chaleur, cette machine fera facilement la coupe..
Les futures:
Les panneaux séparés d'une épaisseur maximale de 2,0 mm (avec une profondeur minimale de marquage de 0,5 mm)
Peut être utilisé avec l' aluminium, le FR4, le CEM3 et d' autres substrats, y compris les substrats avec des couches internes métalliques
Sépare les PCB dont les composants sont situés jusqu'à 0,5 mm de la ligne de pointage
Sûr pour une utilisation avec des PCB souples et minces
Unité pneumatique douce et silencieuse avec activation de la pédale.
Les lames linéaires en forme de coin contour à v-groove lignes de score et fonctionnent dans un mouvement d'oscillation
Les planches sont séparées sans se plier ni se casser.
Aucun risque pour la sécurité de l'opérateur puisqu'il n'y a jamais d'écart supérieur à 4 mm entre les lames supérieure et inférieure

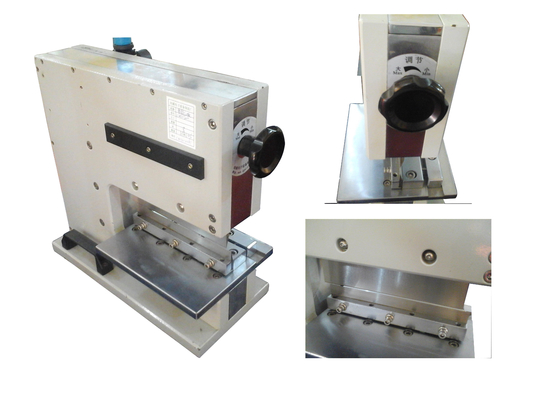

Ajustez les lames à la ligne de score PCB à l'aide d'un bouton rotatif
Spécifications:
| Modèle | Le CWVC-200 |
| Longueur maximale de séparation | 200 mm |
| Taille de la machine | 620*230*400 mm |
| épaisseur de coupe | 0.3-3.5 mm |
| Poids de la machine | 165 kg |
