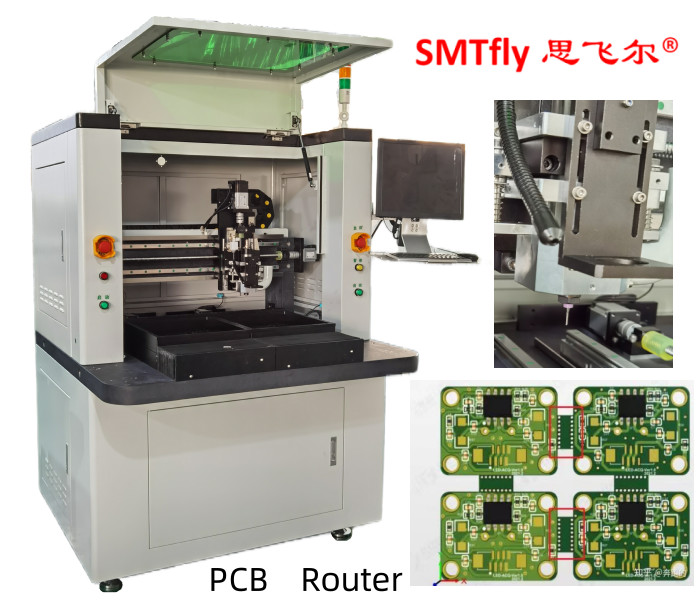

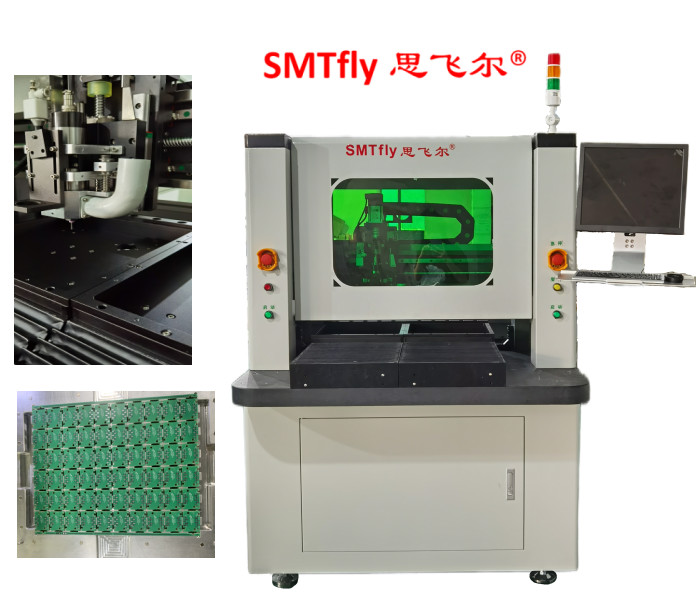

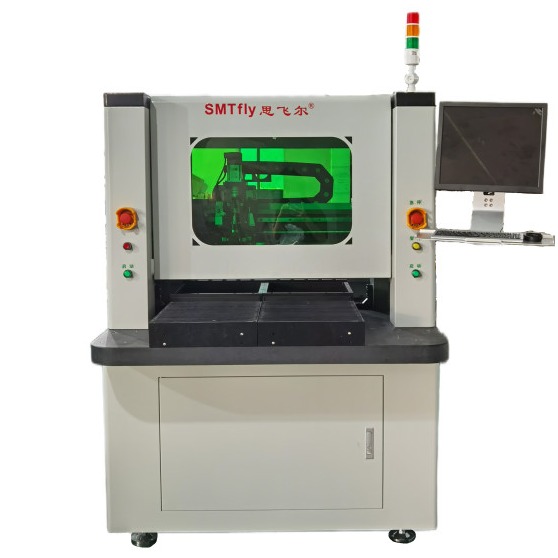

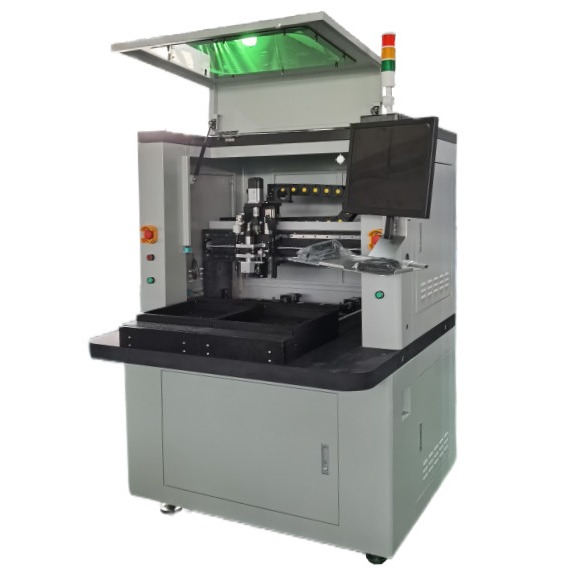

Machine de routage de PCB pour les joints de fraisage FR4/CEM/MCPCB
Spécification du dépannage de PCB
| Modèle | Le numéro d'immatriculation du véhicule |
| Zone de travail standard | 350*350 mm |
| Le pouvoir | 220 V, 4,2 kW |
| Répétabilité du manipulateur | ± 0,02 mm |
| Résolution | ± 0,01 mm |
| Positionnement du conseil | Deux postes de travail avec appareil de nid ou d'épingle |
| Emplacement du panneau | Placé par des trous d'outillage ou des bords de PCB |
| Chargement | Le manuel |
| Déchargement | Le manuel |
| Taille du panneau | 450*350 mm |
| Épaisseur du panneau | 00,5-3,5 mm |
| Moteur à broche | 0.5kW éperon Morning Star |
| Changer d' outil | Le manuel |
| Système de filtration des poussières | Aspirateur de 3 kW |
| Système de vision | Caméra vidéo CCD haute résolution |
| La programmation | Enseignement manuel de point à point assisté par la vision |
| Fonction d'édition | Mode d'exécution à sec avec vision assistée / mode d'essai |
| Poids de la machine | 500 kg |
| Dimension de la machine | 113*140*108cm |
Définition du dépannage de PCB
Il s'agit d'une machine de routage autonome spécialement conçue pour acheminer (dépaneler) des assemblages de circuits imprimés (PCBA) en assemblages individuels.Le système se vante d'être le routeur le plus rapide au monde avec un taux de cycle de 1.5 secondes par tab.
Il peut accueillir des PCB plus grands dans sa configuration à deux tables avec une taille maximale de panneau de 450 mm x 350 mm.
Un nouveau logiciel d'interface utilisateur graphique (GUI) fournit une programmation "visuelle" conviviale pour une programmation en ligne rapide et précise.
Les fichiers Gerber pourraient être importés dans le logiciel pour des programmes plus faciles.
Notre avantage:
1- - - - - - - - - - - - - - - - - - - - - - - - - - -
2Services de soutien technique pour les jours de rendez-vous
3- Limiter le traitement des plaintes, une demi-heure de retour aux clients
4Les experts du panel, la fourniture de sous-programme de PCB professionnel
5Fabricant de machines fiables, nous avons des experts 15, chacun a plus de 6 ans d'expérience, la qualité de l'équipement sera satisfaisante.
