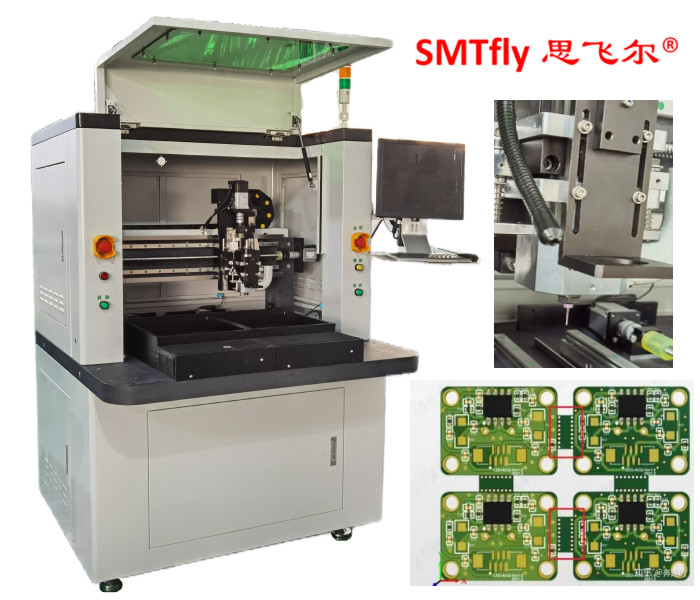

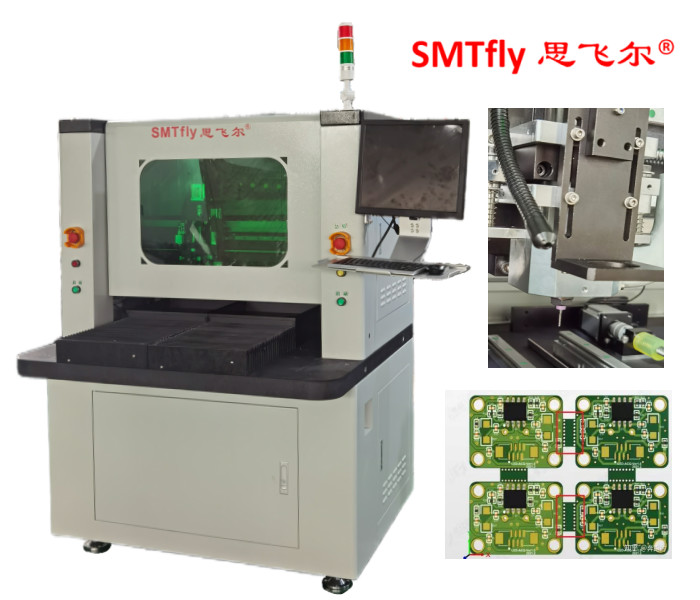

Machine de routage de PCB pour les joints de fraisage FR4/CEM/MCPCB
Machine de routage de PCB avec une efficacité élevée et une incision lisse
Spécification du dépannage de PCB
| Modèle | Le numéro d'immatriculation du véhicule |
| Zone de travail standard | 350*350 mm |
| Le pouvoir | 220 V, 4,2 kW |
| Répétabilité du manipulateur | ± 0,02 mm |
| Résolution | ± 0,01 mm |
| Positionnement du conseil | Deux postes de travail avec appareil de nid ou d'épingle |
| Emplacement du panneau | Placé par des trous d'outillage ou des bords de PCB |
| Chargement | Le manuel |
| Déchargement | Le manuel |
| Taille du panneau | 450*350 mm |
| Épaisseur du panneau | 00,5-3,5 mm |
| Moteur à broche | 0.5kW éperon Morning Star |
| Changer d' outil | Le manuel |
| Système de filtration des poussières | Aspirateur de 3 kW |
| Système de vision | Caméra vidéo CCD haute résolution |
| La programmation | Enseignement manuel de point à point assisté par la vision |
| Fonction d'édition | Mode d'exécution à sec avec vision assistée / mode d'essai |
| Poids de la machine | 500 kg |
| Dimension de la machine | 113*140*108cm |
Détecteur de panneaux de PCB Description:
C'est une nouvelle gamme de routeurs.

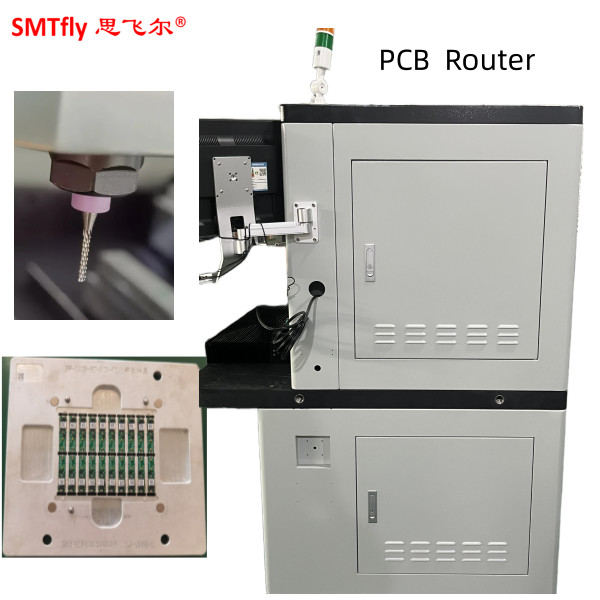

Il s'agit d'une machine de routage autonome spécialement conçue pour acheminer (dépaneler) les assemblages de circuits imprimés (PCBA) en assemblages individuels.
Le système se vante d'être le routeur le plus rapide au monde avec un taux de cycle de 1,5 seconde par onglet.

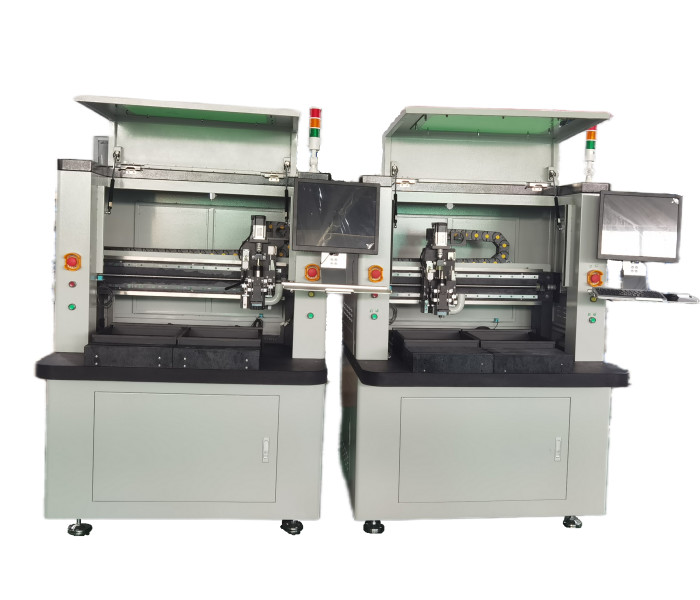

Il peut accueillir des PCB plus grands dans sa configuration à deux tables avec une taille maximale de panneau de 450 mm x 350 mm.
Un nouveau logiciel d'interface utilisateur graphique (GUI) fournit une programmation "visuelle" conviviale pour une programmation en ligne rapide et précise.
Les fichiers Gerber pourraient être importés dans le logiciel pour des programmes plus faciles.
Les caractéristiques de la machine de dépannage du routeur de PCB CW-F01
La fonction de détection des outils cassés et de changement automatique d'outil assurent le temps de travail continu de la machine et réduisent la difficulté d'exploitation;
La surface de travail en marbre ne sera jamais déformée, ce qui assure la planéité de l'équipement et rend l'équipement plus stable;
certification internationale CE, conforme à un fonctionnement ergonomique;
Entrée de servo-entraînement de plateforme, vitesse plus rapide et précision plus élevée;
positionnement visuel intelligent, correction automatique de la déviation;
Le logiciel est facile à apprendre et facile à utiliser avec une formation simple;
Détecteur de porte de sécurité, ouverture automatique de l'alarme et arrêt;
Taiwan fuseau, haute vitesse, faible bruit; la machine fonctionne à grande vitesse, stable et ne tremble pas.
