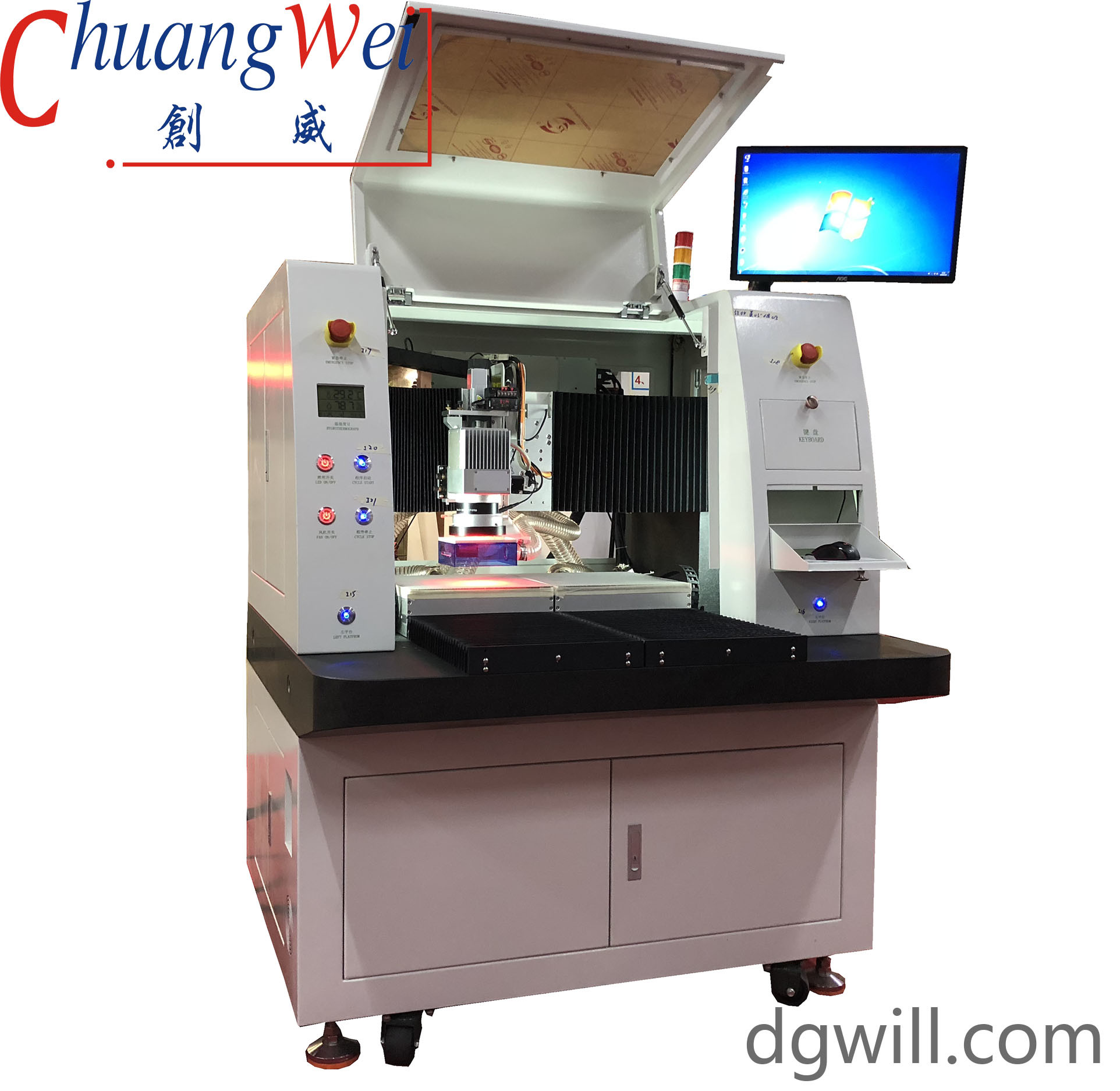

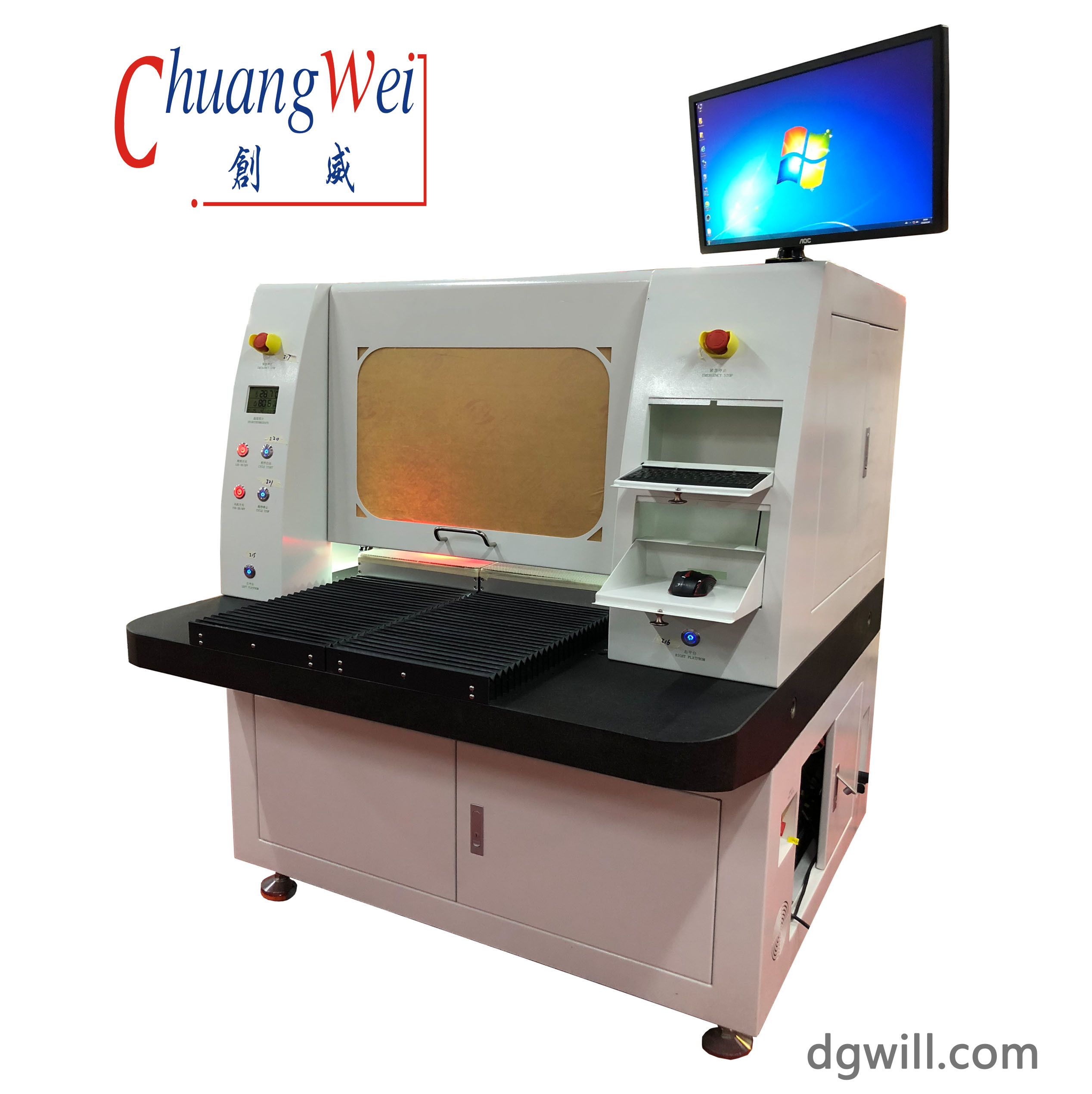

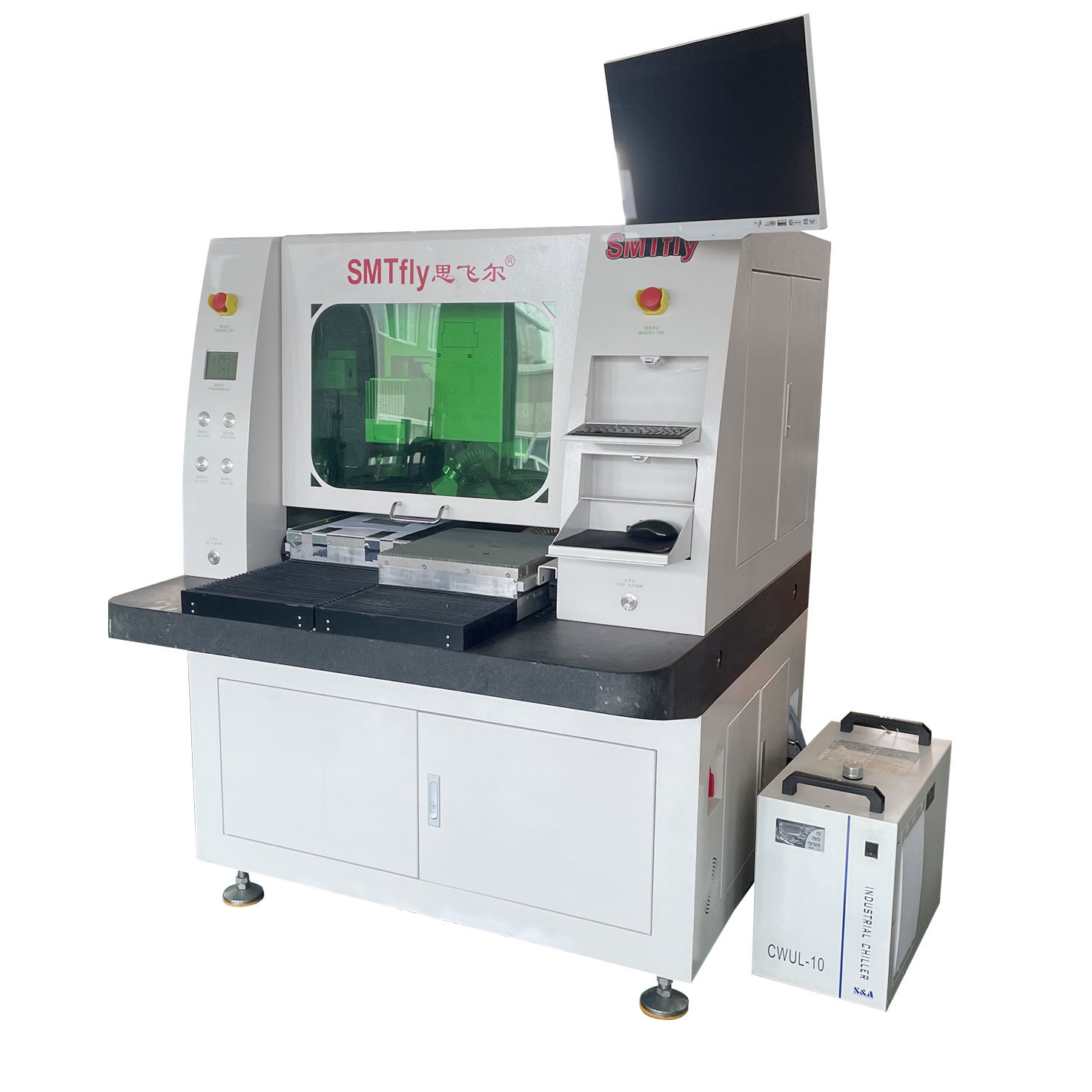

Ne touchez pas à la solution de dépannage à double table Machine de découpe laser PCB
Machine de dépannage de circuits imprimés laser Table double à l'état solide Laser UV Machine hors ligne
Caractéristiques de la machine de découpe au laser de PCB
1. Haute précision: galvanomètre à faible dérive combiné avec une plateforme de système de moteur linéaire sans fer rapide pour une coupe rapide.
2. Facile à apprendre: système de contrôle Windows auto-développé, interface chinoise/anglaise facile à utiliser et vues conviviales, puissantes et diverses, faciles à utiliser.
3. Automatisé intelligent: Utilisation de CCD de haute précision pour localiser et focaliser automatiquement, le positionnement est rapide et précis, sans intervention manuelle, fonctionnement simple,réalise le mode à un bouton du même type, améliore considérablement l'efficacité de la production. correction automatique du galvanomètre, mise au point automatique, mise en œuvre complèteutilisant un capteur de déplacement laser pour ajuster automatiquement la hauteur de mise au point à la table, pour obtenir un alignement rapide, économisant du temps.
4Convient pour la découpe: FPC, PCB, découpe de puces, module de caméra de téléphone portable.
On coupe directement des fragments, des couches, des blocs ou des zones sélectionnées et on les forme.
Les produits peuvent être disposés dans une matrice pour le positionnement et la coupe automatiques, en particulier pour les motifs fins, difficiles et complexes.
5- Lasers haute performance: adoption de lasers UV à l'état solide de marques internationales, avec une bonne qualité de faisceau et un point de mise au point.,qualité de coupe élevée, etc.
Paramètre de la machine de découpe au laser de PCB
| Paramètre | ||
Paramètres techniques | Le corps principal du laser | Pour les autres types de véhicules, voir les indications suivantes: |
| Poids de la machine | 1500 kg | |
| Le pouvoir | Pour les appareils à commande numérique | |
| Laser | 355 nm | |
| Laser |
Optowave 10W ((États-Unis) | |
| Matériel | ≤ 1,2 mm | |
| Précision | ± 20 μm | |
| Plateforme | ± 2 μm | |
| Plateforme | ± 2 μm | |
| Zone de travail | 600*450 mm | |
| Nombre maximal | 3 kW | |
| Vibrant | CTI (États-Unis) | |
| Le pouvoir | Pour les appareils à commande numérique | |
| Diamètre | 20 ± 5 μm | |
| Environnement | 20 ± 2 °C | |
| Environnement | < 60 % | |
| La machine | Marbre | |
Avantages de la machine de découpe au laser de PCB
Positionnement automatique CCD de haute précision, mise au point automatique, positionnement rapide et précis, gain de temps et sans soucis.
Interface conviviale, fonctionnement simple, facile à utiliser, application gratuite; Petite taille, économisez plus d'espace; conception de sécurité rigoureuse;
Réduire la consommation d'énergie, économiser des coûts.
Rentable, vitesse de coupe rapide, performance stable.
Application de la machine de découpe de PCB au laser
PFC et certains matériaux connexes;

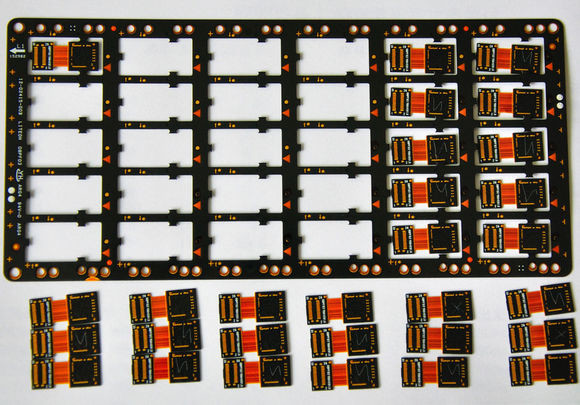

Coupe de circuits imprimés FPC/PCB/PCB rigide-flex, coupe de modules de caméra.
