Machine de routage de PCB pour joints de fraisage FR4/CEM/MCPCB
Spécification du dépannage de PCB:
| Modèle | Le numéro d'immatriculation du véhicule |
| Zone de travail standard | 350*350 mm |
| Le pouvoir | 220 V, 4,2 kW |
| Répétabilité du manipulateur | ± 0,02 mm |
| Résolution | ± 0,01 mm |
| Positionnement du conseil | Deux postes de travail avec appareil de nid ou d'épingle |
| Emplacement du panneau | Placé par des trous d'outillage ou des bords de PCB |
| Chargement | Le manuel |
| Déchargement | Le manuel |
| Taille du panneau | 450*350 mm |
| Épaisseur du panneau | 00,5-3,5 mm |
| Moteur à broche | 0.5kW éperon Morning Star |
| Changer d' outil | Le manuel |
| Système de filtration des poussières | Aspirateur de 3 kW |
| Système de vision | Caméra vidéo CCD haute résolution |
| La programmation | Enseignement manuel de point à point assisté par la vision |
| Fonction d'édition | Mode d'exécution à sec avec vision assistée / mode d'essai |
| Poids de la machine | 500 kg |
| Dimension de la machine | 113*140*108cm |
Description de la fonction:
1.X10 zoom-in image facilite la programmation et augmente la précision du réglage des points.
2.Deux tables coulissantes fournissent simultanément des mouvements d'entrée et de sortie pour réduire le temps de fixation pour une meilleure
la productivité.
3.Système de décalage AUTO MARK.Image CCD pourrait vérifier et simuler le chemin ou le routage pour réduire
erreur inutile avant de couper.
4. A vérification du temps de vie du bit de routage et un système d'alarme pour rappeler à l'opérateur de changer les bits de routage
et le routage bit premier 2mm couper le premier point de fraisage, milieu 2mm couper le second
point de fraisage, le dernier 2 mm coupe le troisième point de fraisage pour augmenter sa durée de vie.
5. L'image CCD pourrait vérifier et simuler le chemin ou le routage pour réduire les erreurs inutiles avant la coupe.
Détecteur de panneaux de PCB Description:
Il s'agit d'une machine de routage autonome spécialement conçue pour acheminer (dépaneler) des assemblages de circuits imprimés (PCBA) en assemblages individuels.Le système se vante d'être le routeur le plus rapide au monde avec un taux de cycle de 1.5 secondes par tab.
Il peut accueillir des PCB plus grands dans sa configuration à deux tables avec une taille maximale de panneau de 450 mm x 350 mm.
Un nouveau logiciel d'interface utilisateur graphique (GUI) fournit une programmation "visuelle" conviviale pour une programmation en ligne rapide et précise.
Les fichiers Gerber pourraient être importés dans le logiciel pour des programmes plus faciles.
Notre avantage:
1- - - - - - - - - - - - - - - - - - - - - - - - - - -
2Services de soutien technique pour les jours de rendez-vous
3- Limiter le traitement des plaintes, une demi-heure de retour aux clients
4Les experts du panel, la fourniture de sous-programme de PCB professionnel
5Fabricant de machines fiables, nous avons des experts 15, chacun a plus de 6 ans d'expérience, la qualité de l'équipement sera satisfaisante.

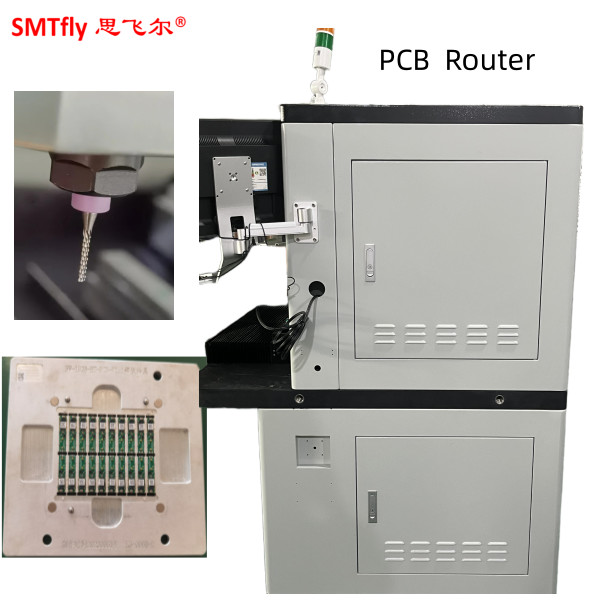

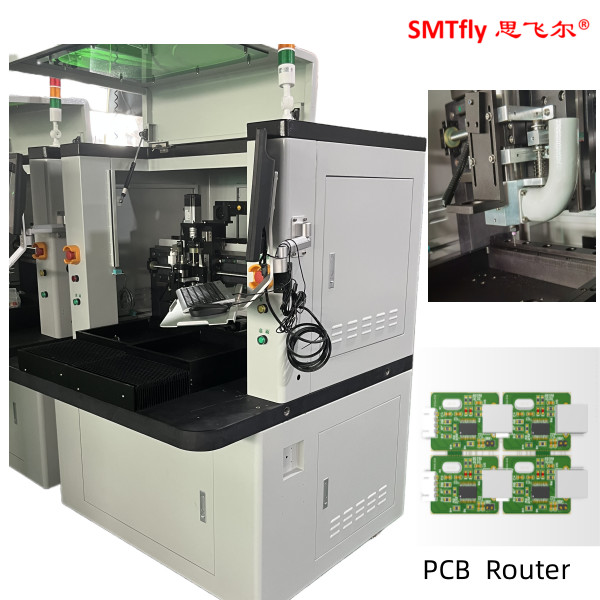

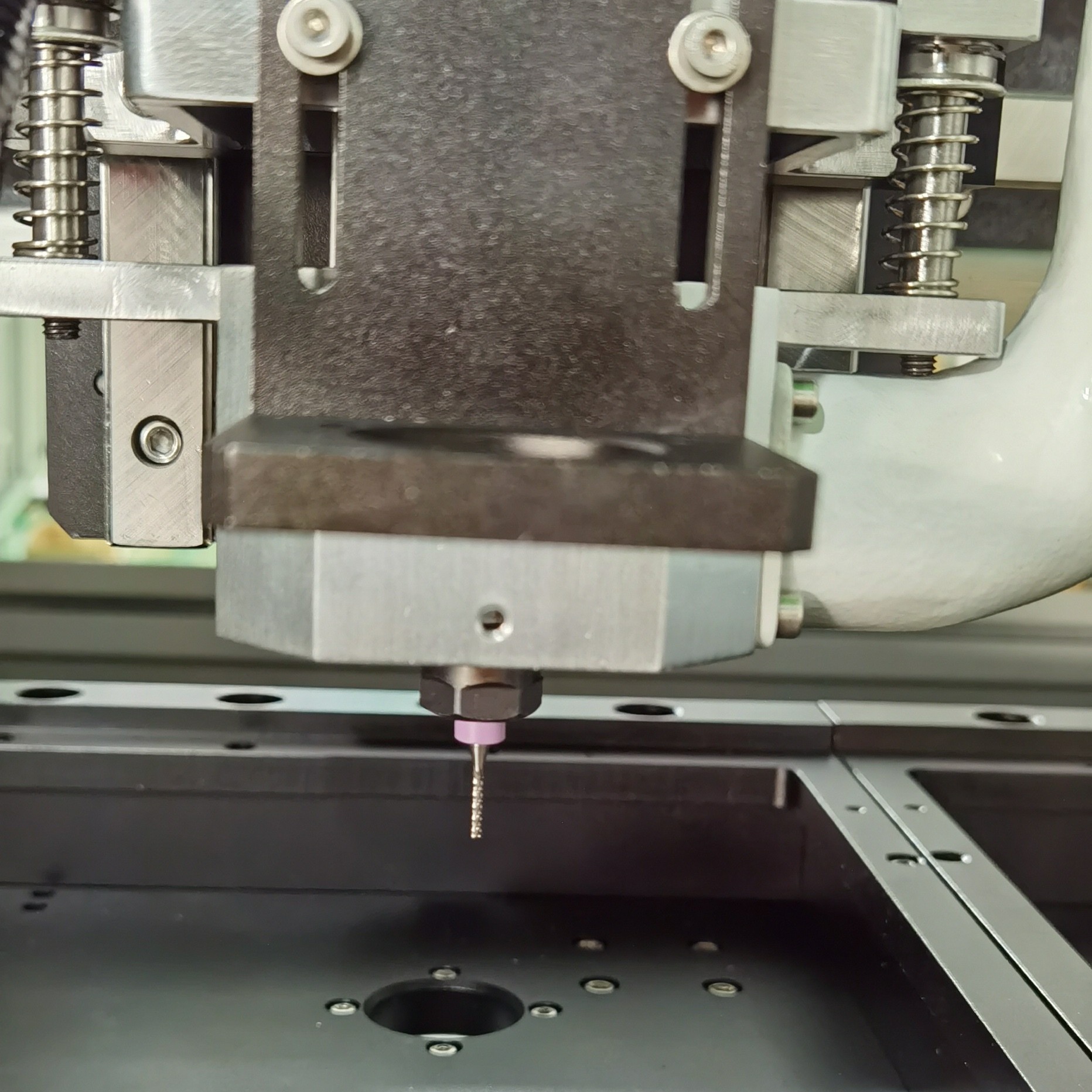

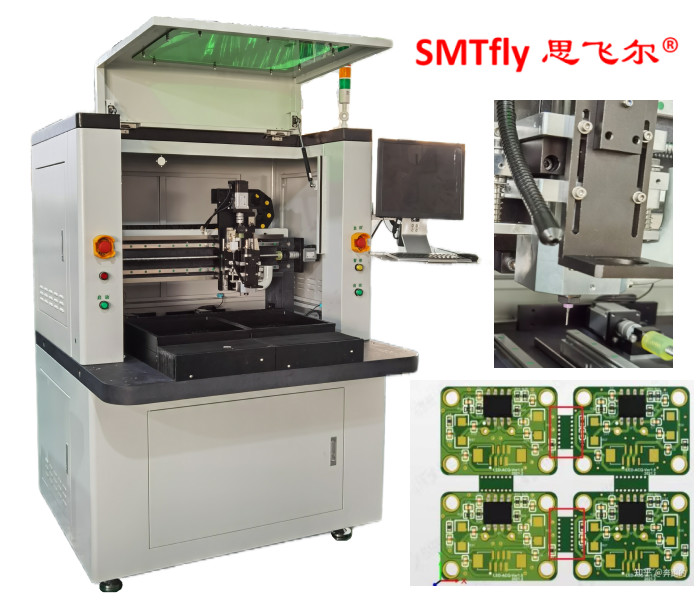

Photographie de la machine:
