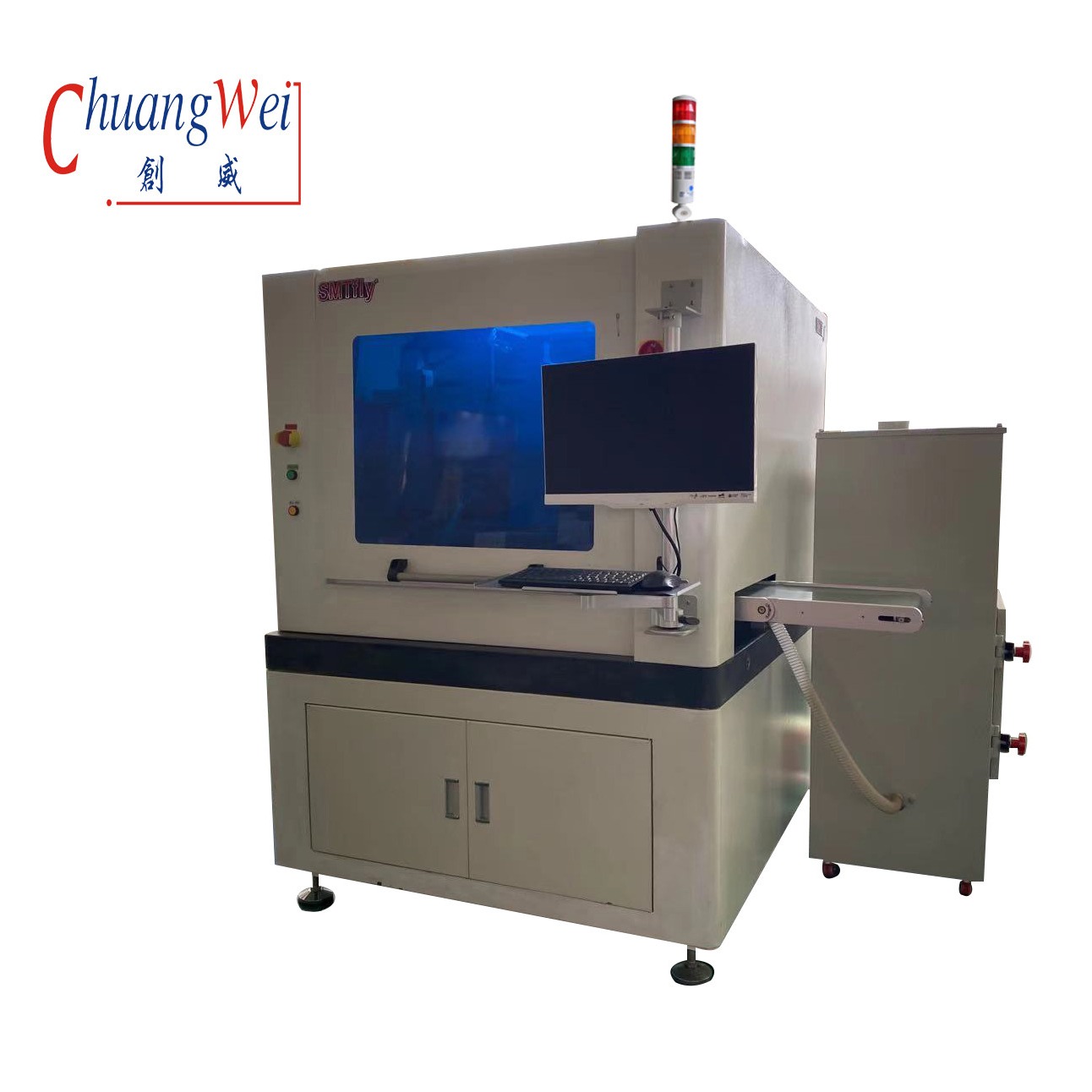

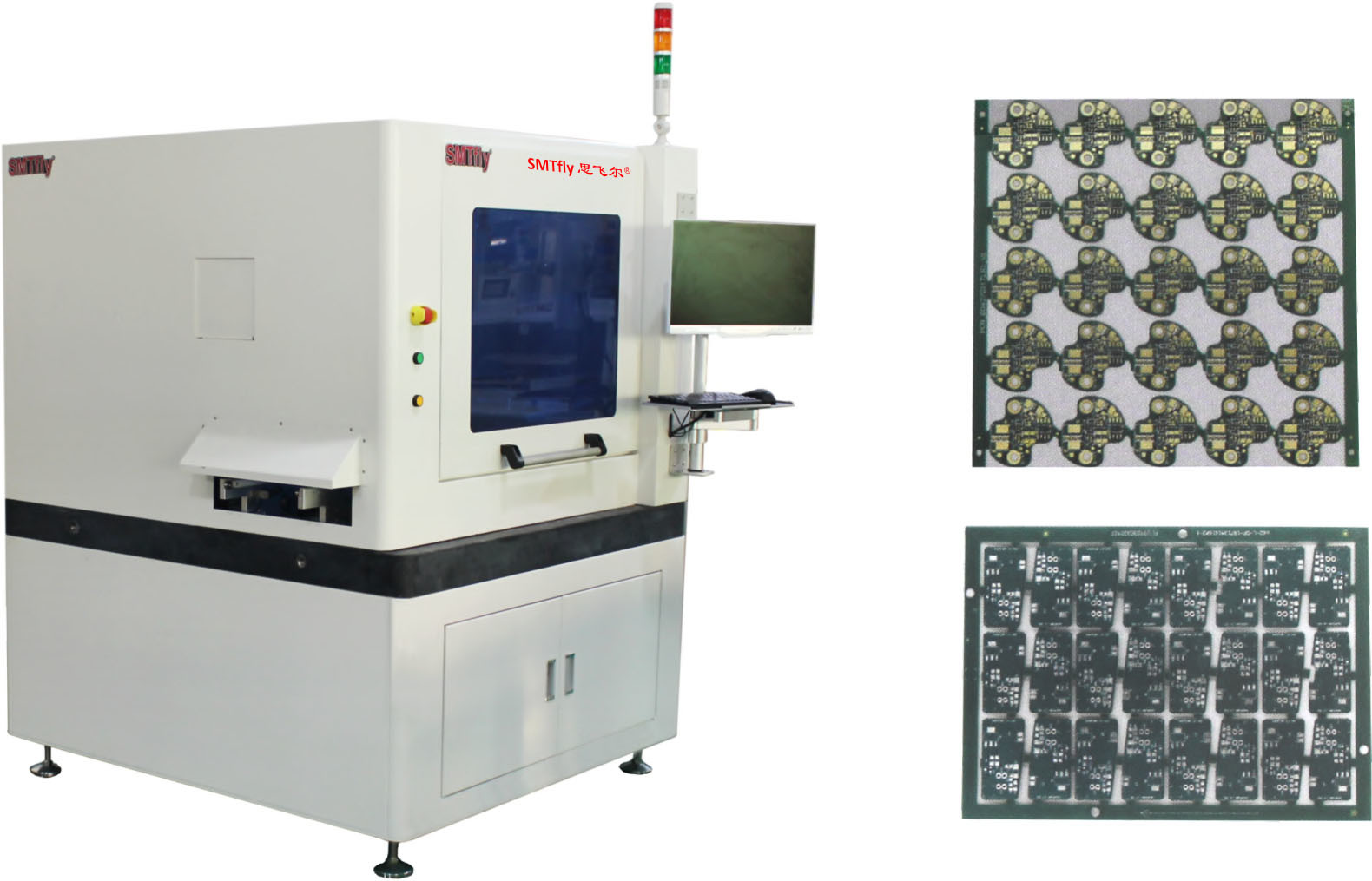

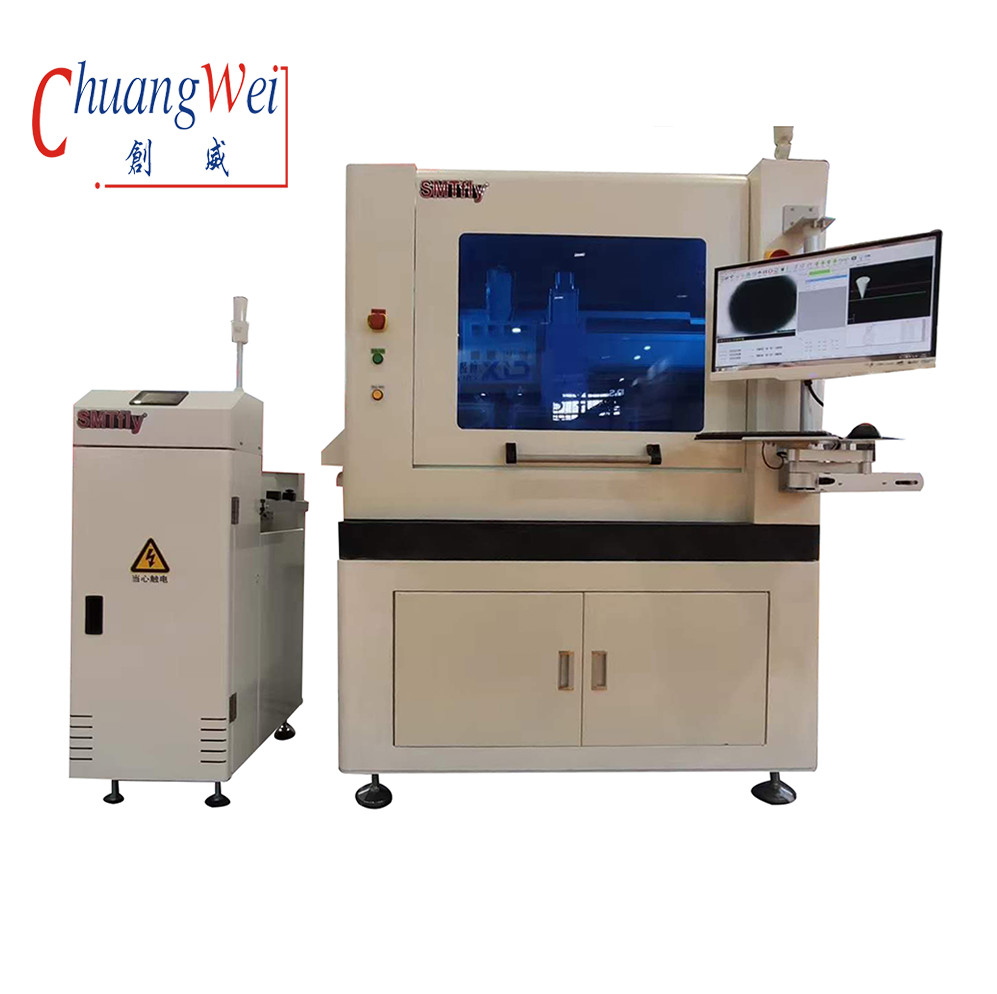

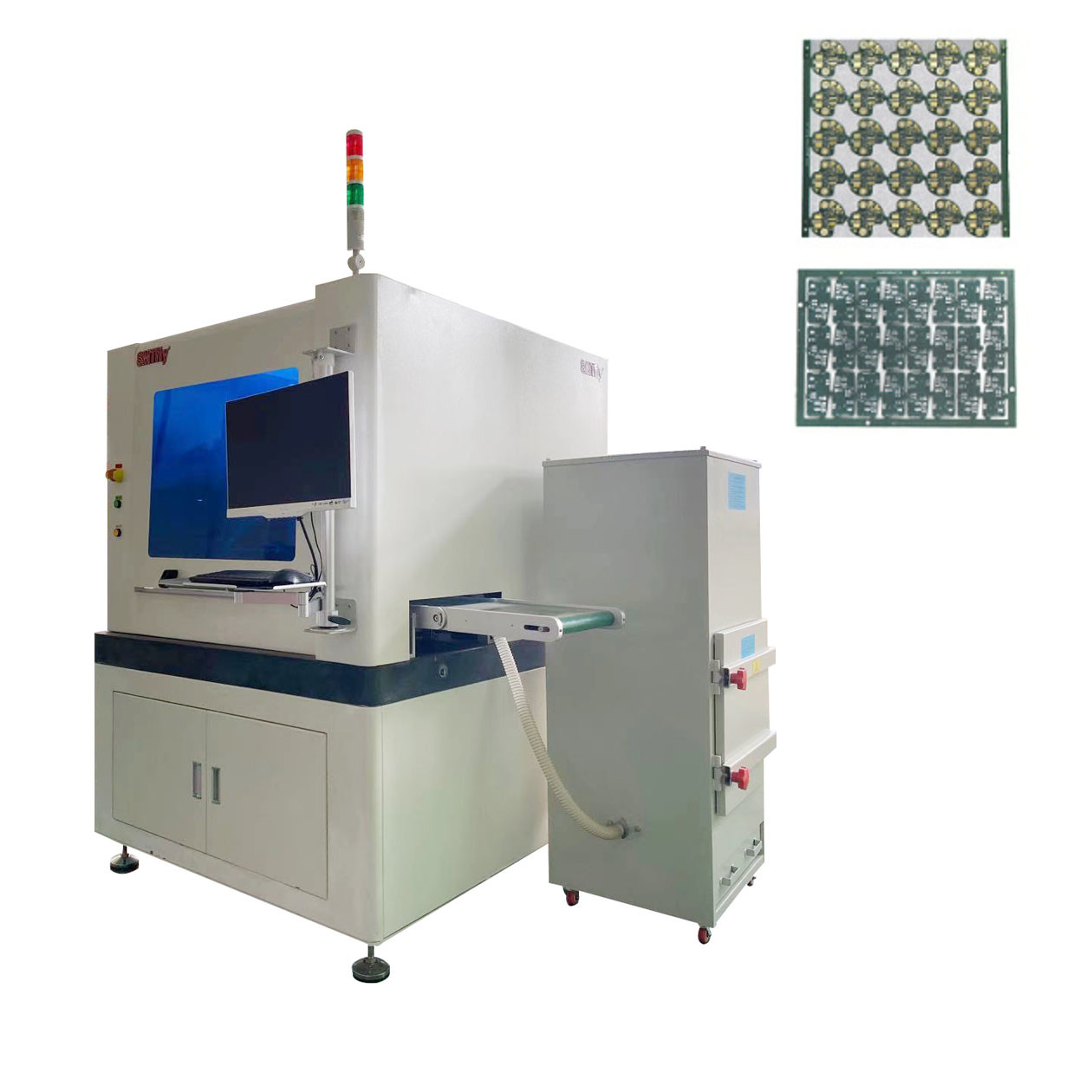

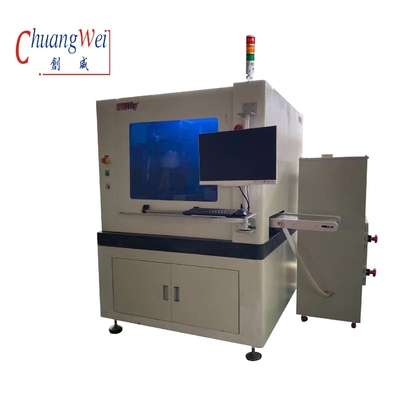

Machine de routage en ligne de PCB à haut rendement Routeur PCB avec fonction de vérification de la lame de rupture,CW-F03
Un PCB en ligne qui est spécialement utilisé pour couper des composants PCBA (panneau) en pièces séparées, avec une structure montée sur rail sans coupe de jig.Disposant d'une surveillance statique de l'ESD, couper la rétroaction de contrainte, et le changement automatique d'outil, il peut atteindre une vitesse maximale de 60000 tours.Le système de contrôle développé sur la base de notre système RM peut assurer la programmation rapide et précise du client.
Les avantages:
Système de coupe de haute fiabilité
Allemagne KAVO axe principal à grande vitesse avec une vitesse maximale de 60000 tours, avec surveillance de tension statique ESD et les fonctions de rétroaction de contrainte de coupe et de changement automatique d'outil.
Système de supervision:
Un système de vision mécanique précis composé d'une caméra industrielle d'imagerie allemande, d'une lentille Moritex et d'une source lumineuse de niveau de mesure;
supporte toutes les fonctions d'étalonnage, de compensation et de positionnement de la machine, avec une grande stabilité et une capacité anti-trouble.
Caractéristiques:
1. Changement automatique d' outil
2Surveillance de la DSE
3- On coupe les retours.
4. Mode de production automatique
5- Lien entre la fonction statistique de la SPC et le système de gestion du client - ERP
6Peut être équipé de la fonction anti-explosion de l'aspirateur
Les spécifications:
| Modèle | Le numéro d'immatriculation |
| Taille de la machine | Pour les pièces détachées: |
| Le poids | Approximativement 1900 kg |
| Taille maximale du PCB | 350*350 mm |
| Épaisseur des PCB | 0.4 à 6 mm |
| Hauteur de transmission | 900 ± 50 mm |
| Direction de transmission | À gauche -> à droite |
| Vitesse de transmission | Le réglage de la température doit être effectué à l'aide d'un dispositif de réglage de la température. |
| Type de plaque d'alimentation | rail de guidage de transport de type section |
| Réglage de la largeur du rail | Automatique |
| Signal de communication des ordinateurs supérieur et inférieur | Le SMEMA |
| Positionnement des PCB | Fermeture des rails de guidage supérieurs et inférieurs |
| Système de cueillette | Système de serrage rotatif à 360°; 2 groupes de buses d'aspiration sous vide au maximum, 4 groupes d'appareils de transport par courroie ESD/répartition par lots au maximum |
| Vite de coupe par broche | Allemagne KAVO, 60 000 tr/min |
| Type de refroidissement | Compression de l'air |
| Surveillance de la DSE | - Oui, oui. |
| Changement automatique d'outil | - Oui, oui. |
| Réduction de la rétroaction de stress | - Oui, oui. |
| Vérification de la lame cassée | - Oui, oui. |
| Vitesse de coupe | 1 à 200 mm/s |
| Précision de coupe | ±0,5 mm |
| Précision de positionnement répétée | ± 0,01 mm |
| Vitesse de déplacement coordonnée | 1000 mm/s |
| Type de plaque extérieure | Unité de transport par courroie ESD/unité de transmission par panneau de lot |
| Type de collecte des déchets | En dehors de la piste |
| La programmation des procédures | GERBER importation/édition de dessins par le système visuel |
| Alimentation en air | 5 à 8 kg/cm2 |
| Énergie électrique | AC380V±5%, 50/60Hz, 3 kW |
Changement automatique d'outil
Le changeur d'outils standard prend en charge trois types d'outils de 3,175 mm, dont chacun a une capacité de charge maximale de 10. Il est combiné avec un système de serrage et un système de levage précis; trois axes -X1,Y1 et Z1 du mécanisme de coupe peut réaliser le changement d'outil.
Certification CE
