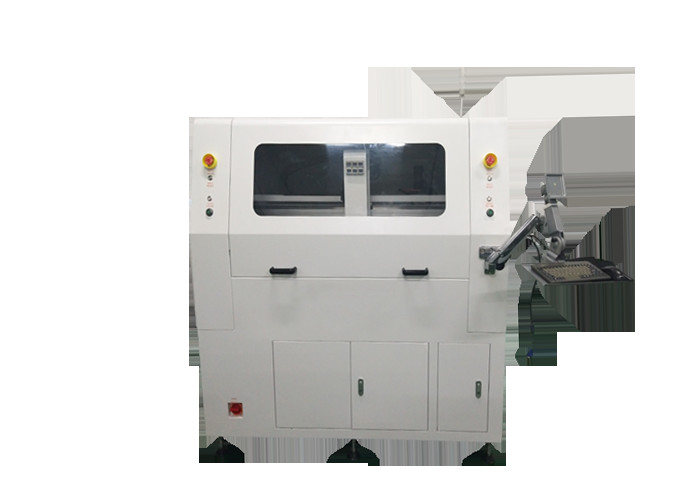

Routeur de CNC de carte PCB de machine de séparateur de carte PCB avec l'axe d'étoile de matin à 50000 tr/min/min
1. Liste des pièces
| I. Matériel | |
| BROCHE | fuseau étoile du matin |
| CCD | Caméras industrielles Sony 520 line |
| LENTILLE | Ordinateur EX2C |
| Vis | Importations de vis à billes rectifiées TBI Precision |
| Guide | Élargissement HIWIN Rail de guidage linéaire importé |
| MOTEUR | Série Jiabao LCF |
| CARTE DE CONTRÔLE E/S | HFC PCI-9074 |
| CARTE DE COMMANDE CONDUCTEUR | HFC PCI-9074 |
| CARTE E/S | PCI-9074-64 pièces/-38 pièces |
| Nettoyage statique | Série STATIC-ST401A |
| Ordinateur | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interface machines | AOC LCD17", souris Logitech |
| 2.logiciel | |
| Système de contrôle | Windows XP Professionnel (Service3,v.3244) |
| Interface graphique d'opération | Windows XP en anglais |
| Modifier le programme | En ligne |
| Système de vision | Décalage CCD AOTU |
| Système de contrôle | F Version 1.2.88 |
2. Paramètres
| Global | |
| Dimensions(L*P*H) | 1370mm*1650mm*1450mm |
| Lester | 650KG |
| Décalage en hauteur | 60~110mm |
| Manipulateur | |
| Type de moteur | Série Jiabao |
| Répétabilité de positionnement | 0,001 mm |
| Zone de travail de l'axe (max) | 830mm*580mm*50mm |
| Poste de travail | |
| Fixation PCB | standard, spécialisation |
| Chargement/déchargement de PCB | manuel |
| Taille du circuit imprimé (max) | 320*320mm (pourrait être personnalisé) |
| PCB épais (max) | 5mm |
| Fixation | |
| Fixation de rigidité | fabrication sur mesure |
| Fixation fixation | machinerie |
| Moteur de broche | |
| Pouvoir | 400W |
| Broche | 50000tr/min |
| Protéger | auto/refroidissement par le vent |
| Changer de fraise | Spécialisation |
| Capacité de routage | |
| Vitesse de coupe (max.) | 80 mm/s |
| Vitesse de conduite (max.) | 2500mm/s |
| Précision de coupe | 0,01 mm |
| Système de vide | |
| Puissance d'aspiration | 3.5KW CA 380V |
| Vide | sonder |
| Utilitaires | |
| Pouvoir | 2.0KW AC380V |
| Arrivée d'air | 4-6KG/cm2 |
| La programmation | |
| Modifier le programme | En ligne |
| Modifier la fonction | Ligne, arc, circulaire, courbe en U |
| Stockage de programme | Disque dur |
| Système de vision | Capteur CCD couleur SONE |
| décalage de fraise | AUTO |
| Configuration du vide | AUTO |
| Moniteurs de fonctionnement | |
| Indicateur | Indicateur État de la machine |
| vérification des outils | Durée de vie de l'outil de détection automatique, l'utilisation de tests de temps |
| Moteur protéger | Avoir une fonction de protection contre la surchauffe, la surcharge et la basse tension |
| vérification de la surcharge du moteur | Avoir une surcharge, la ligne est normale, fonction de protection basse tension |
| Temps d'utilisation de l'outil | Durée de vie de l'outil de détection automatique, |
| Statistique de données | Modèle de tableau séparé, comptage séparé, diverses méthodes de comptage |
| Enregistrement d'erreur | Le logiciel enregistre automatiquement toutes les alarmes de la mémoire des machines |
| III.Précision | |
| Précision d'axe | 0,001 mm |
| Précision de coupe | 0,1 mm |
| IV.Sécurité | |
| Zone de travail protéger | Avec quatre protections scellées |
| Capteur de porte | Capteur de micro-interrupteur de porte de sécurité avant et arrière (en option) |
| Bouton d'arrêt d'urgence |
3. Avantages :
1. À l'aide d'un dispositif à double glissière en place, réduisez les temps d'attente de coupe, augmentez la capacité de production.
2. Évitez les rabats artificiels causés par la fissuration de l'étain et les dommages aux pièces et autres problèmes.
3. Évitez d'utiliser des émoussés ou des plis, produits par des contraintes mécaniques.
4. Approprié à l'arc fini de plat et à la coupe de ligne.
5. Convient aux petits morceaux de la coupe finale, à la plaque de base d'un téléphone portable, à un PDA, à une carte d'interface PC, etc.
4. Caractéristique :
L'image agrandie 1.X10 facilite la programmation et augmente la précision du réglage des points.
2. Deux tables coulissantes permettent un mouvement d'entrée et de sortie simultané pour réduire le temps d'adhérence pour une meilleure productivité.
3. Système de décalage AUTO MARK. L'image CCD peut vérifier et simuler le chemin ou le routage pour réduire les erreurs inutiles avant la coupe.
4. Possède une vérification de la durée de vie des bits de routage et un système d'alarme pour rappeler à l'opérateur de changer les bits de routage lorsqu'il a terminé la coupe de 120M.Et le premier 2 mm de fraisage coupe le premier point de fraisage, les 2 mm du milieu coupent le deuxième point de fraisage, les 2 derniers mm coupent le troisième point de fraisage pour augmenter sa durée de vie.
5. L'image CCD pourrait vérifier et simuler le chemin ou le routage pour réduire les erreurs inutiles avant de couper.
