Machine de routeur de carte PCB de commande numérique par ordinateur d'équipement de carte PCB Depanelizer avec la configuration de coupure de précision de 0.1mm :
1.X10 bourdonnement-dans l'image fait à easier&increase de programmation l'exactitude de l'arrangement de point.
la table de glissement 2.Two fournit simultanément le mouvement par aller-retour pour réduire le moment de pointe pour une meilleure productivité.
L'image de la compensation system.CCD de la MARQUE 3.AUTO pourrait check&simulate le chemin ou acheminement pour réduire l'erreur inutile avant la coupe.
4. A conduire la vérification et le système d'alarme mordus de temps de la vie pour rappeler l'opérateur de changer conduire le peu quand il finissent la coupe de 120M. Et l'acheminement du peu 2mm premiers a coupé le premier point miling, le milieu 2mm a coupé le deuxième point de fraisage, les 2mm derniers a coupé le troisième point de fraisage pour augmenter son temps de la vie.
5. L'image de CCD pourrait check&simulate le chemin ou acheminement pour réduire l'erreur inutile avant la coupe.
2. Liste de pièces
| I. Hardware | |
| AXE | axe d'étoile de matin |
| CCD | Ligne caméras industrielles de Sony 520 |
| LENTILLE | Computar EX2C |
| Vis | Importations de vis de boule d'au sol de précision de TBI |
| Guide | HIWIN élargissant le rail de guide linéaire importé |
| MOTEUR | Série de JiaBao LCF |
| CARTE DE L'ENTRÉE-SORTIE CONTRONL | HFC PCI-9074 |
| CARTE DU CONDUCTEUR CONTRONL | HFC PCI-9074 |
| CARTE D'ENTRÉE-SORTIE | PCI-9074-64pcs/-38pcs |
| Nettoyage statique | Série de STATIC-ST401A |
| Ordinateur | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Interface de machine | AOC LCD17 », souris de Logitech |
| 2. logiciel | |
| Système de contrôle | Windows XP professionnel (Service3, v.3244) |
| GUI d'opération | Windows XP anglais |
| Le programme éditent | En ligne |
| Système de vision | Compensation du CCD AOTU |
| Système de contrôle | Version de F 1.2.88 |
3. Paramètres
| De façon générale | |
| Dimensions (W*D*H) | 1370mm*1650mm*1450mm |
| Poids | 650KG |
| Taille compensée | 60~110mm |
| Manipulateur | |
| Type de moteur | Série de JiaBao |
| Positionnement de la répétabilité | 0.001mm |
| Emplacement de travail d'axe (maximum) | 830mm*580mm*50mm |
| Le poste de travail | |
| Fixation de carte PCB | norme, spécialisation |
| Chargement de carte PCB/déchargeant | manuel |
| Taille de carte PCB (maximum) | 320*320mm (pourrait être adapté aux besoins du client font) |
| Carte PCB épaisse (maximum) | 5mm |
| Fixturing | |
| Rigidité fixturing | adapté aux besoins du client faites le montage |
| Fixation de Fixturing | machines |
| Moteur d'axe | |
| Puissance | 400W |
| Axe | 50000rpm/min |
| Protégez | individu/refroidissement de vent |
| Coupeur de changement | Spécialisation |
| Acheminement de la capacité | |
| Coupant la vitesse (maximum) | 80mm/s |
| Conduisant la vitesse (maximum) | 2500mm/s |
| Précision de la coupe | 0.01mm |
| Système de vide | |
| Puissance de vide | 3.5KW C.A. 380V |
| Vide | plomb |
| Utilités | |
| Puissance | 2.0KW AC380V |
| Alimentation en air | 4-6KG/cm2 |
| Programmation | |
| Le programme éditent | En ligne |
| La fonction éditent | Ligne, arc, circula, U-courbe |
| Stockage de programme | HDD |
| Système de vision | CCD de couleur de SONE |
| compensation de coupeur de fraisage | AUTOMOBILE |
| Installation de vide | AUTOMOBILE |
| Moniteurs d'opération | |
| Iindicator | État de machine d'Iindicator |
| contrôle d'outil | La vie automatique d'outil de détection, l'utilisation de l'essai de temps |
| Moteur se protéger | Ayez la surchauffe, surcharge, fonction de protection de basse tension |
| moteur au-dessus de contrôle de chargement | Ayez la surcharge, la ligne est fonction de protection de tension normale et basse |
| Temps utilisable d'outil | La vie automatique d'outil de détection, |
| Statistique de données | Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses |
| Disque d'erreur | Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines |
| III. exactitude | |
| Précision d'axe | 0.001mm |
| Coupure de la précision | 0.1mm |
| IV. sécurité | |
| L'emplacement de travail se protègent | Avec quatre protection scellée |
| Capteur de porte | Avant et capteur arrière de microcontact de porte de sécurité (facultatifs) |
| Touche "ARRÊT" d'exigence |
4. Avantages :
1. Utilisant le dispositif de double glissière en place, réduisez les délais d'attente de coupe, capacité de production d'augmentation.
2. Évitez l'aileron artificiel provoqué par la fissuration des dommages de bidon et de partie et d'autres questions.
3. Évitez l'utilisation émoussée ou le pli, produit par effort mécanique.
4. Approprié à l'arc et à la ligne de finition coupe de plat.

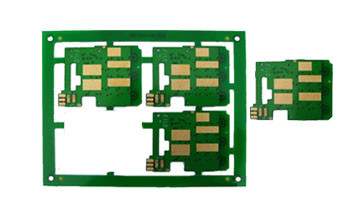

5. Approprié aux petits morceaux de la coupe finale, embase d'un téléphone portable, PDA, carte d'interface de PC et ainsi de suite.

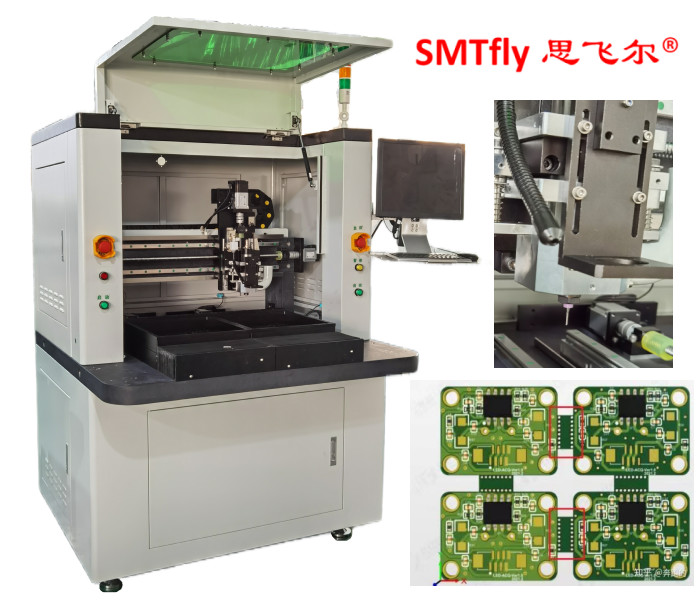

5. Photo détaillée :
