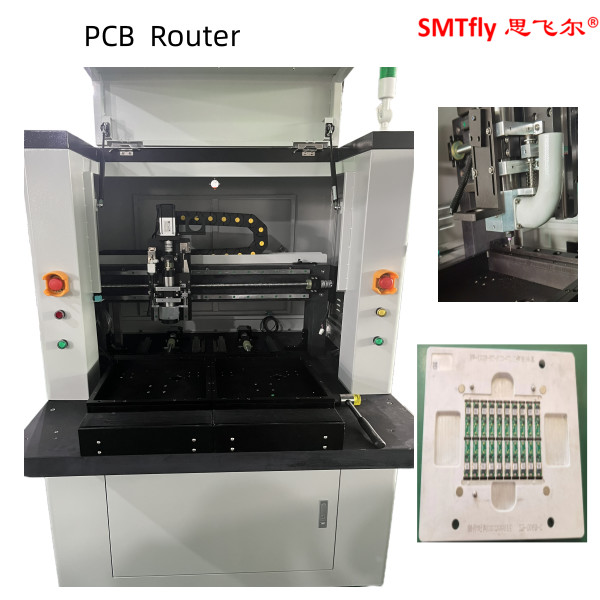

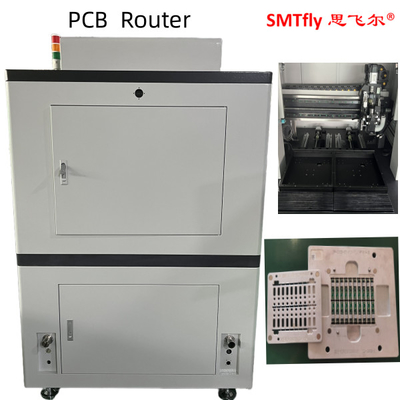

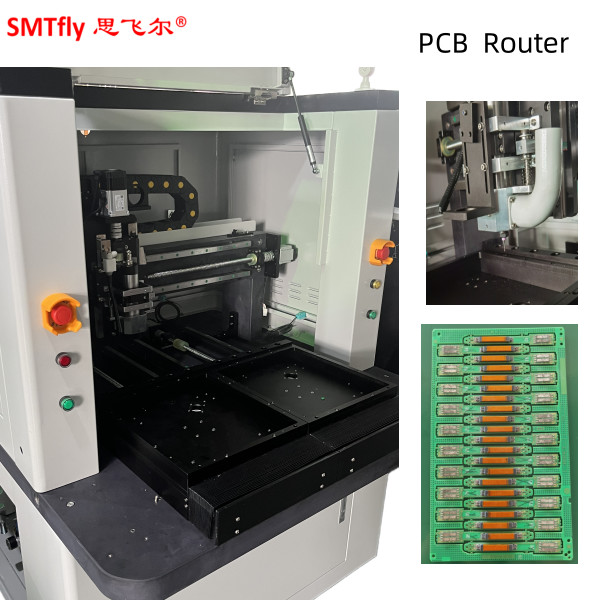

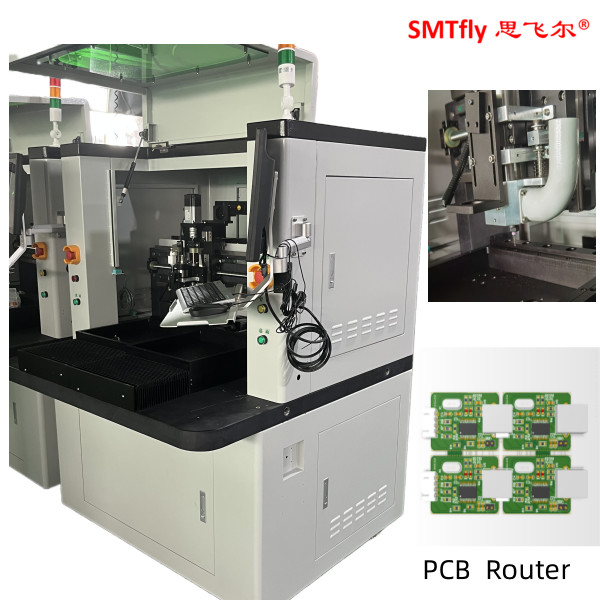

Routeur de dépannage universel 100W

I.Matériel électrique

Modèles / types de systèmes

Windows XP professionnel

Dans l'ensemble

L'empreinte (LxWxH)

800 mm*850 mm*1700 mm

Poids (environ)

150 kg

Pieds réglables de la machine (pour la hauteur)

60 à 110 mm

Manipulateur

Moteur de manipulation

Panasonic MINAS série A5

Répétabilité du manipulateur

0.001 mm

Configuration de l'axe

Voyage maximal par axe (X,Y,Z)

Pour les pièces détachées:

Station de travail

Positionnement du conseil

Positionnement du dispositif, positionnement universel du pouce, correction de la vision

Chargement/déchargement

manuel

Portée de routage

320 mm*320 mm

Épaisseur du panneau

3 mm

Les appareils de fixation

Fixation rigide

Appareil à doigts universels et anti-statique

Clampe supérieure

Utilisation du positionnement des trous

Moteur à broche

Le pouvoir

100 W

Max. vitesse

Pour les véhicules à moteur à combustion

Réfrigération

Refroidissement naturel et refroidissement par air

Taille du bit du routeur

3 mm*3 mm

Changement d'outil

Utilisez une clé spéciale

Moteur à broche

Le pouvoir

100 W

Max. vitesse

Pour les véhicules à moteur à combustion

Réfrigération

Refroidissement naturel et refroidissement par air

Taille du bit du routeur

3 mm*3 mm

Changement d'outil

Utilisez une clé spéciale

Capacité de routage

Vitesse maximale de routage

100 mm/s

Répétabilité

0.02 mm

Système à vide

Le pouvoir

0.75KW220V Moteur monophasique

Filtration

Verticale et horizontale

Les services publics

Le pouvoir

1.5 kW AC220V

Alimentation en air

4 à 5 kg/cm2

II. Logiciels et programmation

Plateforme système

Windows XP professionnel (service3, v.3244)

Stabilité du système

24 heures sans exception

Système de vision

Système de correction de l'alignement de la vision par CCD de précision (série SONY 250)

La programmation

En ligne

Programme en ligne

Fonction d'édition

Droite, diagonale, arc circulaire, cercle

Nombre de programmes pouvant être installés

sélectionnez un emplacement de stockage selon les exigences du client

Configurer la caméra CCD pour la programmation

Fangchen F130 CCD de haute précision

Compensation du diamètre de la pièce d'outil

Fournir différents angles pour compenser le choix de l'utilisateur

Des formes différentes

Réglage de l'intervalle (distance) du filtre

filtre de nettoyage automatique et boîte de collecte de poussière à poussière lorsque

le traitement est terminé centralisé à chaque fois

Moniteurs de l'opération

Lumière de tour en 3 couleurs

L'éclairage à trois couleurs surveille les conditions de travail de la machine

Lumière de tour en 3 couleurs

Détection automatique de la durée de vie de l'outil et du temps d'utilisation

Détection de surchauffe du moteur

fonction de protection contre la surchauffe, la surcharge et la basse tension

Détection de surcharge par servo

Surcharge, la ligne est normale, fonction de protection contre la basse tension

Suivi de la durée de vie de l'outil

détection du temps de vie de l'outil

Compteur de carte de PCB

Le décompte de l'article, le décompte de l'article, le décompte diversifié.

Alarme de changement de filtre à vide

Ne pas utiliser pour le filtre à vide

Historique des erreurs de machine

Le logiciel enregistre automatiquement toutes les alarmes mémoire

III. Précision

Précision du positionnement de l'axe

0.01 mm

Précision du routage

0.02 mm

IV. Sécurité

Zone de travail fermée

Utilisation d'une protection à quatre joints

Capteurs de verrouillage de porte

un capteur à micro-interrupteur

Bouton d'arrêt d'urgence

- Oui, oui.
