Type barre rigide en aluminium de guillotine de la carte PCB LED de carte PCB Depanelizer Depaneling
Depuis plus de 10 ans nos machines depaneling sont développées et améliorées sans interruption, afin de garantir la séparation non soulignée des cartes électronique. Après les essais approfondis du procédé de séparation beaucoup de fournisseurs d'automobile utilisent exclusivement les machines depaneling de la série de NTM pour la séparation de leurs panneaux prescored. Les machines emploient une coupe sectionnelle infiniment variable aux panneaux prescored de depanel d'une manière douce et propre en évitant d'endommager des composants de SMD placés directement aux bords des conseils.
Avantages :
1. La longueur depaneling maximale de carte PCB unlimted
2. carte PCB de Depaneling sans effort de recourbement et de tension
3. utilisation de sécurité, opération facile
4. processus de Depaneling sans vibrations
Caractéristiques de depanelizer de carte PCB :
| Modèle | SMTfly - 3 |
| Longueur de coupe maximale de carte PCB | illimité |
| Épaisseur depaneling de carte PCB | 0.3 - 3.5mm |
| Tension et puissance | 110V / 220V -- 10W |
| Pression atmosphérique fonctionnante | 0.5 - 0,7 MPA |
| Vitesse depaneling de carte PCB | en raison du niveau qualifié d'opérateur |
| Taille depaneling de machine de carte PCB | 780 X.500 X 620 millimètres |
| Poids depaneling de machine de carte PCB | 185Kg |
Caractéristiques :
1. La machine a été conçue à la carte PCB pré-marquée par depanel soigneusement, sans effort de recourbement et de tension.
2. Même des SMD-composants sensibles comme les condensateurs en céramique, ne seront pas endommagés par le processus depaneling, ou le conseil mince même à 0.3mm peut être travaillé sans risque.
3. processus de Depaneling sans vibrations.
4. la méthode de contrôle depaneling de carte PCB est par l'électrovanne motivée par pneumatique et.
5. l'opération de contrôle de carte PCB est que des timbres d'opérateur la pédale de pied à la carte PCB de depanel.
6. les composants les plus élevés près de la cannelure de v de la carte PCB peuvent être jusqu'à 50mm.
7. il peut être facile ajuster Gap pour l'insertion de la carte PCB.
Vidéo :
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (Pour carte PCB CWVC-3 d'aluminium de 1,2 mètres)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

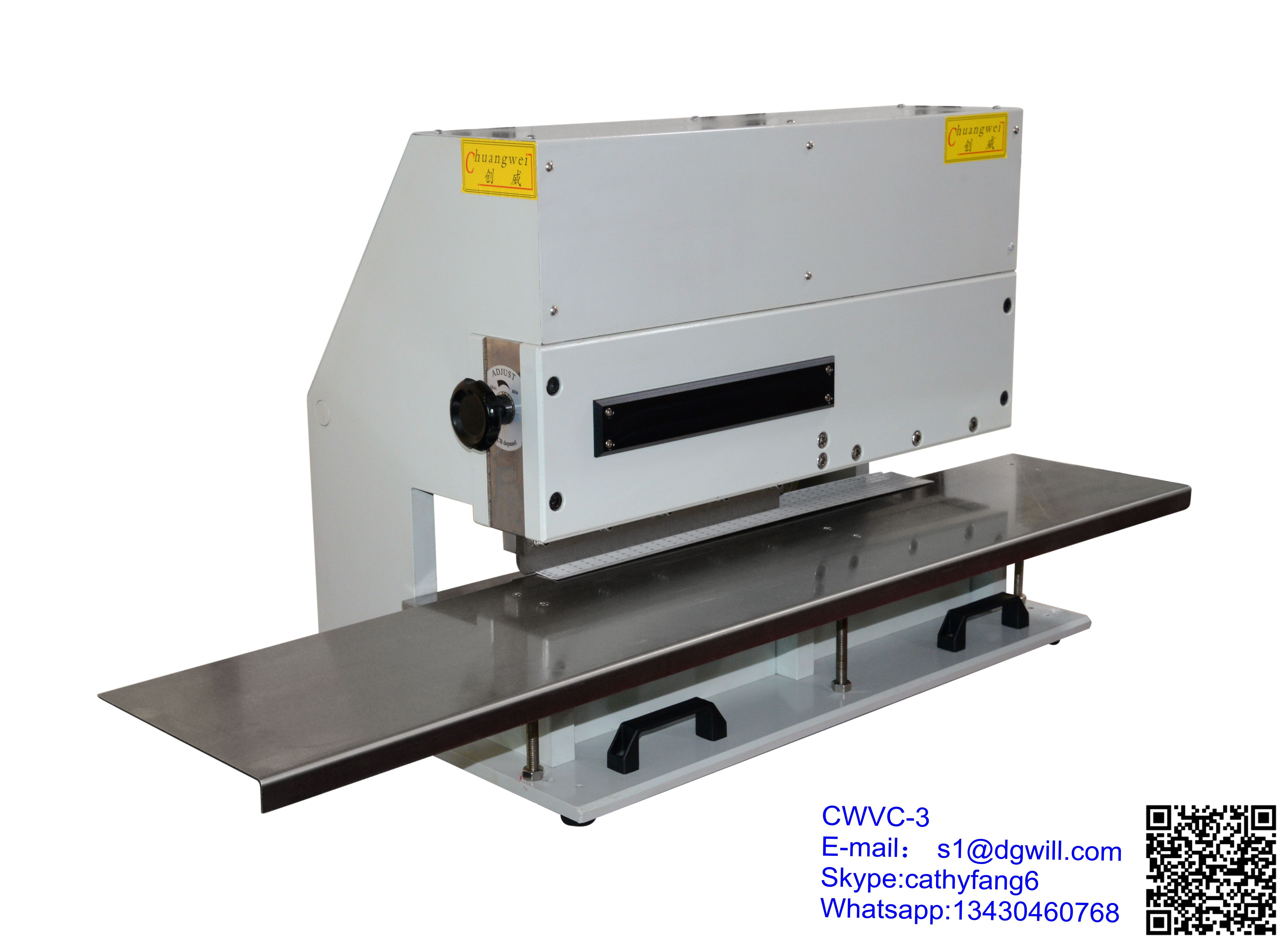

Machine SMTfly-3 de depanelizer de carte PCBde Chuangwei
Peut être employé avec l'aluminium, le FR4, le CEM3 et d'autres substrats
Suivre la mi-à-grande production de masse
PCBs flexible ou ultra-mince de Panelized
PCBs en masse peuplé avec des composants placés trop étroitement à la ligne de score pour que les depanelers standard manipulent
Substrats en aluminium et métallisés (en plus de FR4, de CEM3, etc.)
PCBs sont séparés par les doubles couteaux CWVC-3 triangulaires dans un mouvement de basculage doux qui cisaille le panneau suivant la ligne de score, sans effort ou dommages au PCBs ou aux composants. Même lorsque des cartes métallisées sont traitées – comme ceux peuplés avec les LED thermogènes qui exigent des couches intérieures de chaleur-dissipation en métal – cette machine feront facilement la coupe.
