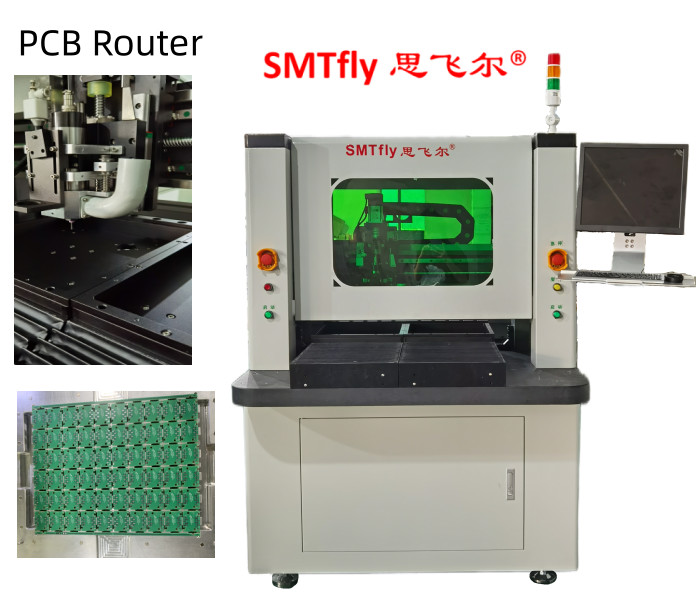

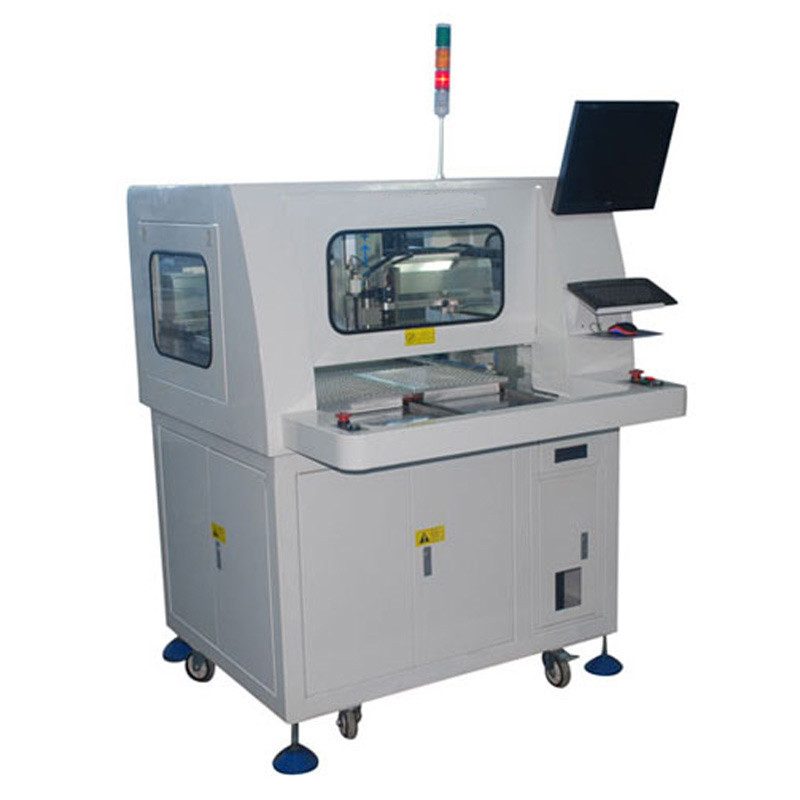

Commande numérique par ordinateur programmant des machines de routeur de carte PCB Depaneling avec l'alignement de caméra CCD
1. liste de pièces de machine
|
I. Hardware |
|
|
AXE |
Axe et inverseur d'étoile de matin |
|
CCD |
Ligne caméras industrielles de Sony 520 |
|
LENTILLE |
Computar EX2C |
|
Vis |
Importations de vis de boule d'au sol de précision de TBI |
|
Guide |
HIWIN élargissant le rail de guide linéaire importé |
|
MOTEUR |
Série de JiaBao LCF |
|
CARTE DE L'ENTRÉE-SORTIE CONTRONL |
HFC PCI-9074 |
|
CARTE DU CONDUCTEUR CONTRONL |
HFC PCI-9074 |
|
CARTE D'ENTRÉE-SORTIE |
PCI-9074-64pcs/-38pcs |
|
Nettoyage statique |
Série de STATIC-ST401A |
|
Ordinateur |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
|
Interface de machine |
AOC LCD17 », souris de Logitech |
|
2. logiciel |
|
|
Système de contrôle |
Windows XP professionnel (Service3, v.3244) |
|
GUI d'opération |
Chinois Windows XP |
|
Le programme éditent |
En ligne |
|
Système de vision |
Compensation du CCD AOTU |
|
Système de contrôle |
Version de F 1.0.2 |
2. Paramètres d'optimisation du traitement
|
De façon générale |
|
|
Dimensions (W*D*H) |
1220mm*1450mm*1420mm |
|
Poids |
550KG |
|
Taille compensée |
60~110mm |
|
Manipulateur |
|
|
Type de moteur |
Série de JiaBao |
|
Positionnement de la répétabilité |
0.001mm |
|
Emplacement de travail d'axe (maximum) |
680mm*360mm*50mm |
|
Le poste de travail |
|
|
Fixation de carte PCB |
norme, spécialisation |
|
Chargement de carte PCB/déchargeant |
manuel |
|
Taille de carte PCB (maximum) |
322mm*322mm |
|
Carte PCB épaisse (maximum) |
5mm |
|
Fixturing |
|
|
Rigidité fixturing |
norme |
|
Fixation de Fixturing |
machines |
|
Moteur d'axe |
|
|
Puissance |
400W |
|
Axe |
50000rpm/min |
|
Protégez |
individu/refroidissement de vent |
|
Coupeur de changement |
Spécialisation |
|
Acheminement de la capacité |
|
|
Coupant la vitesse (maximum) |
100mm/s |
|
Conduisant la vitesse (maximum) |
3000mm/s |
|
Précision de la coupe |
0.01mm |
|
Système de vide |
|
|
Puissance de vide |
2.2KW C.A. 380V |
|
Vide |
plomb |
|
Utilités |
|
|
Puissance |
2.2KW AC380V |
|
Alimentation en air |
2~5KG/cm2 |
|
Programmation |
|
|
Le programme éditent |
En ligne |
|
La fonction éditent |
Ligne, arc, circula, U-courbe |
|
Stockage de programme |
HDD |
|
Système de vision |
CCD de couleur de SONE |
|
compensation de coupeur de fraisage |
AUTOMOBILE |
|
Installation de vide |
AUTOMOBILE |
|
Moniteurs d'opération |
|
|
Iindicator |
État de machine d'Iindicator |
|
contrôle d'outil |
La vie automatique d'outil de détection, l'utilisation de l'essai de temps |
|
Moteur se protéger |
Ayez la surchauffe, surcharge, fonction de protection de basse tension |
|
moteur au-dessus de contrôle de chargement |
Ayez la surcharge, la ligne est fonction de protection de tension normale et basse |
|
Temps utilisable d'outil |
La vie automatique d'outil de détection, |
|
Statistique de données |
Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses |
|
Disque d'erreur |
Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines |
|
III. exactitude |
|
|
Précision d'axe |
0.001mm |
|
Coupure de la précision |
0.1mm |
|
IV. sécurité |
|
|
L'emplacement de travail se protègent |
Avec quatre protection scellée |
|
Capteur de porte |
Avant et capteur arrière de microcontact de porte de sécurité (facultatifs) |
|
Touche "ARRÊT" d'exigence |
|
3. description de fonction
1) X10 bourdonnement-dans l'image fait à easier&increase de programmation l'exactitude de l'arrangement de point
2) La table de glissement deux fournit simultanément le mouvement par aller-retour pour réduire le moment de pointe pour une meilleure productivité.
3) l'image AUTOMATIQUE de la compensation system.CCD de MARQUE pourrait check&simulate le chemin ou acheminement pour réduire l'erreur inutile avant la coupe
4) de Routng de peu ascenseur et décalage automatiquement au prochain point programmé coupant alors pour prolonger la période de la vie de conduire le peu.
5) conception d'industrie de porte de sécurité
6) L'image de CCD pourrait check&simulate le chemin ou acheminement pour réduire l'erreur inutile avant la coupe
Notre meilleur service
1. Une garantie d'an pour les machines excepté des accessoires.
La construction robuste de cadre et les lames en acier japonaises ont obtenu bon évaluent et reconnu par et les clients d'outre-mer. Nous offrons des pièces pour le remplacement sous la garantie gratuitement, des clients devons seulement soutenir le coût du fret.
2. Ingénieurs disponibles pour entretenir des machines d'outre-mer.
Les ingénieurs sont disponibles pour être envoyés aux pays de freign pour faire la formation de machines et pour offrir le support technique.
la technique 3.Mature et le précurseur à traiter fait les machines de haute qualité.
En tant que plus grande usine dans le sud de la Chine, nous avons 12 ans d'expérience sur des machines de séparateur de carte PCB et des machines de soudure. machine de routeur de carte PCB
Notre équipe de R&D sans interruption améliorer les machines existantes pour rencontrer la perspective de développement du marché
4. Service à la clientèle efficace.
Nous tous sont ensemble plus forts et plus sages que des n'importe quels de nous individuellement. Pour réussir, nous devons assumer la responsabilité, coopérer avec les associés et les withdepartments semblables, effectivement le comminicate entre eux, l'enthusiam adoptif et participer à la prise de décision. Pour être accessible seay par des clients et fournir des réponses rapides pour résoudre leurs problèmes et pour créer la valeur pour des clients
Au sujet de nous
|
L'usine de matériel électronique de Dongguan ChuangWei a été fondée en 2004, est située dans la ville de fabrication Dongguan, Guangdong, Chine du monde. La société est investie dans le développement, la fabrication, les ventes et le service pour les machines professionnelles de matériel électronique de depanelizer du séparateur de carte PCB/carte PCB. La société a avancé la production et l'installation de fabrication et une équipe expérimentée de développement et de fabrication, moitié de eux ont sur 10 ans d'expérience dans l'industrie de matériel électronique. |
|
Commencez par 2004 le chef de société investi pour développer et fabriquer le séparateur de carte PCB et la machine depaneling de carte PCB. Dès lors nous prêtons plus d'attention à la qualité du produit, sûre à l'innovation produit d'utiliser-et, jusqu'ici nous avons produit beaucoup de résultats de haute qualité et stables, hauts produits rentables. Améliorez les rendements de production, productivité d'augmentation, et accroissez ainsi la compétitivité du marché de nos clients. |
|
Jusqu'ici nous avons différents types de séparation de carte PCB de conception de séparateur de carte PCB et de machine depaneling de carte PCB avec manuel, entraîné par un moteur électrique, motivé par pneumatique, moule poinçonnant, routeur de coupeur de fraisage. En raison de la bonne qualité et du prix raisonnable nos clients sont partout dans le monde. Jusqu'à présent ChuangWei ont est devenu un de la plus grande base de production de séparateur de carte PCB en Chine |
|
La société insiste toujours au « client a besoin est notre but, créant la plupart de valeur pour des clients », tâche de fournir à des clients les produits de première classe, service de première classe. Ainsi puisque la date a établi nous avons très attaché l'importance pour la qualité du produit, amélioration continue pour le processus de fabrication, essayons dur d'épargner l'argent pour des clients.
|
|
Notre grande mission est d'être le fournisseur le plus professionnel et le plus excellent dans l'industrie de matériel électronique de depanelizer du séparateur de carte PCB/carte PCB. |
