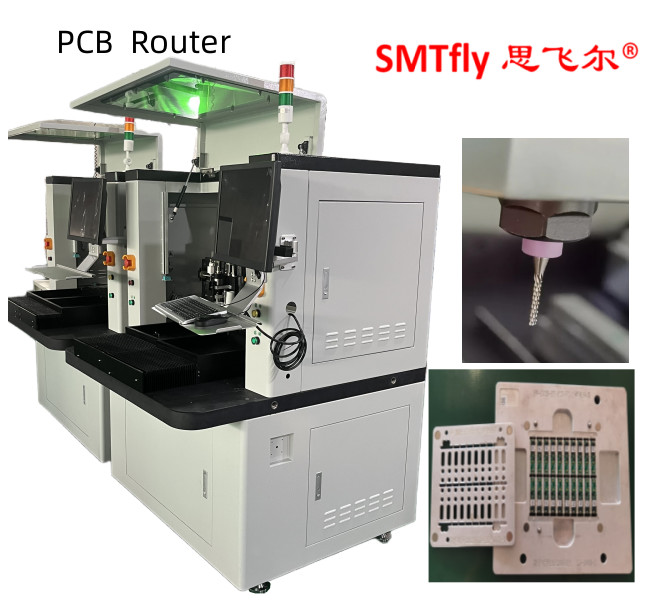

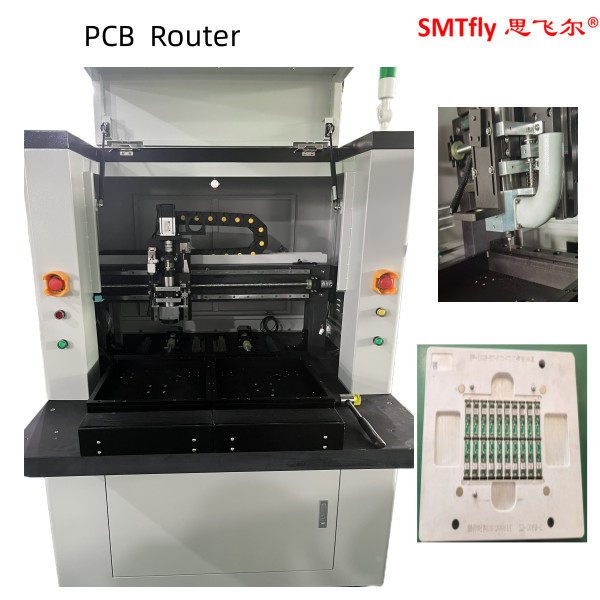

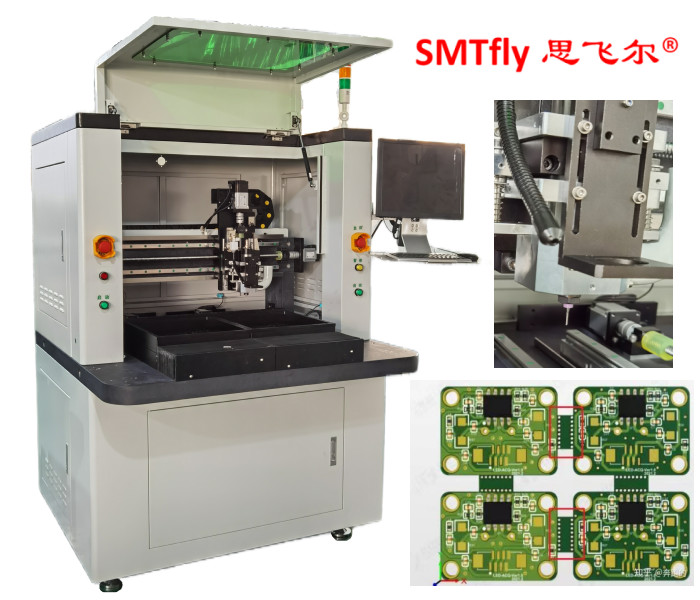

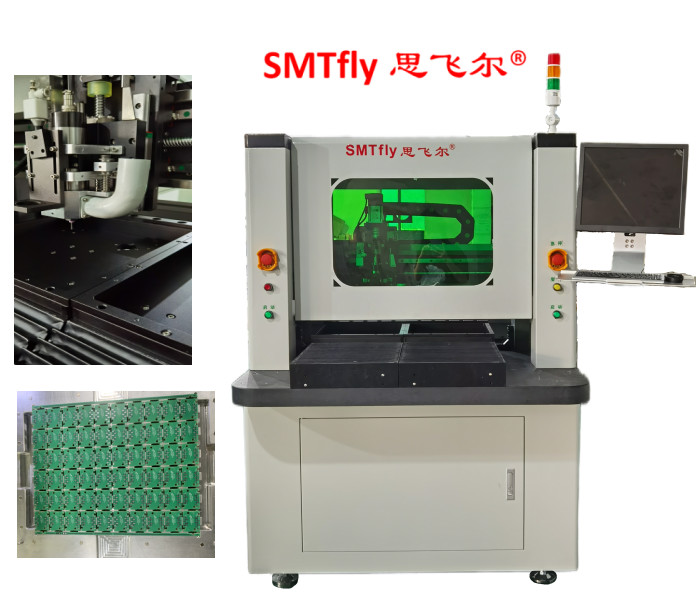

Machine de dépannage de PCB Équipement de routage de PCB pour les cartes PCB TAB de 0,6 à 3,5 mm d'épaisseur Caractéristiques:
1Une finition de coupe lisse uniquement par coupe de routeur.
2Il y a peu de distorsion sur le PCB pendant la coupe car en utilisant un moteur à fuseau à haute fréquence, c' est 1 / 10 de pression, 1 / 100 de rupture à la main.
3Un changement de programme en une seule touche.
4Capable de couper le revêtement et l' arc avec la machine de routeur, réduisant la restriction sur la conception de PCB.
5. Lisez le code QR ou JIG BIT sélectionnez automatiquement le programme de coupe, ou vérifiez la conformité entre le programme de coupe et JIG.
6Une collecte de poussière efficace réduit l' adhérence de la poussière sur le PCB.
7J' ai développé un routeur hautement performant qui augmente la durée de vie du bit et réduit les déchets.
8. Réduire le coût du PCB car il n'est pas nécessaire de faire une rainure en V sur le PCB
Les spécifications:
| Dimensions (W*D*H): | 1220 mm*1450 mm*1420 mm |
| Poids: | 550 kg |
| Décalage de hauteur: | 60 à 110 mm |
| Type de moteur: | Série JiaBao |
| Répétabilité du positionnement: | 0.001 mm |
| Zone de travail de l'axe (max): | 680 mm*360 mm*50 mm |
| Fixation des PCB: | La norme, la spécialisation |
| Chargement/déchargement des PCB: | manuel |
| Taille maximale des PCB: | 322 mm*322 mm |
| Épaisseur maximale des PCB: | 5 mm |
| Réglage de la rigidité: | norme |
| Fixation de la fixation: | machines et appareils |
| Le pouvoir: | 400 W |
| Le moteur: | Pour les véhicules à moteur à combustion |
| Protéger: | refroidissement par le vent |
| Coupeur de changement: | Spécialisation |
Aspirateur:
| Modèle | SMTvolée-F01-SV |
| Dimension | 650*400*1300 mm |
| Matériel | S/S 41 acier au carbone |
| Mode de commande | Intégré |
| Filtreur | Sac non tissé à 100% d' aiguille en polyester |
| Mode de chute | Joystick manuel + Centre de gravité de la poussière qui tombe automatiquement |
| Moteur | 2 ch, 1,5 kW, 380 V |
| Pression statique | Pour les appareils à combustion |
| Diamètre d'aspiration sous vide | 50 mm |
| Arrangement des sacs filtrants | 8 pièces, 120 mm*500 mm |
| Traitement de surface | Calendrier unilatéral |
| Comment nettoyer | Boîte à poussières de type tiroir |
| Roue de positionnement | 4 pièces, 65*12 mm |
| Roue à main | 2 pièces |
| Le poids | 150kg |
| Nom de l'entreprise | Porte d'accès scellée en caoutchouc souple et porte transparente |
Opération:
Étape 1: Avant de démarrer, vérifiez si le moteur la direction de marche est normale ou non, et quand elle estcorrecte, tester la forte force de traction de l'aspiration le port, la sortie d'air a une forte aspiration; sinon La force faible ne suffit pas.
Étape 2:Il peut être utilisé en continu pendant 24 heures, en raison de l'élimination non automatique de la poussière, il devrait s'arrêter lorsque la poudre et l'aspiration de la source de pollution sont faibles.
Étape 3:La tige de dépoussiérage manuelle est placée sur le côté gauche ou droit de la porte d'inspection.de sorte que la poussière fixée au sac filtre tombe dans la boîte de collecte de poussière.
Étape 4: nettoyer régulièrement la poussière de la salle de collecte de la poussière en fonction de la quantité de poussière lorsqu'elle est pleine à 70%, sinon elle déborde
Étape 5: Lorsque la poussière est nettoyée, éteignez d'abord, puis nettoyez la poudre après l'arrêt complet de l'équipement.placer la boîte de collecte des poussières dans la position fixe du dépoussiéreur, et les pièces sont scellées et continuent à être utilisées.
Étape 6: la porte d'inspection est un tuyau en tissu filtrant, la poussière est filtrée à travers le tuyau en tissu et les gaz d'échappement sont de l'air pur.
