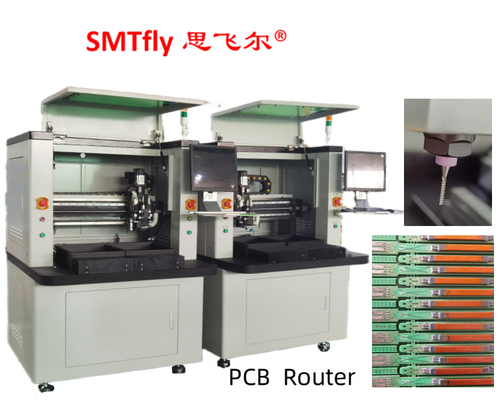

0.1mm Machine de routage de PCB de précision de coupe à gauche 0.8-2.5mm Bits de routage
Notre service:
1- - - - - - - - - - - - - - - - - - - - - - - - - - -
2Services de soutien technique pour les jours de rendez-vous
3- Limiter le traitement des plaintes, une demi-heure de retour aux clients
4Les experts du panel, la fourniture de sous-programme de PCB professionnel
5Installation et formation sur place sont disponibles
Caractéristiques:
1Une finition de coupe lisse uniquement par coupe de routeur.
2Il y a peu de distorsion sur le PCB pendant la coupe car en utilisant un moteur à fuseau à haute fréquence, c' est 1 / 10 de pression, 1 / 100 de rupture à la main.
3Un changement de programme en une seule touche.
4Capable de couper le revêtement et l' arc avec la machine de routeur, réduisant la restriction sur la conception de PCB.
5. Lisez le code QR ou JIG BIT sélectionnez automatiquement le programme de coupe, ou vérifiez la conformité entre le programme de coupe et JIG.
6Une collecte de poussière efficace réduit l' adhérence de la poussière sur le PCB.
7J' ai développé un routeur hautement performant qui augmente la durée de vie du bit et réduit les déchets.
8. Réduire le coût du PCB car il n'est pas nécessaire de faire une rainure en V sur le PCB
Les spécifications:
| Dans l'ensemble | |
| Dimensions (W*D*H) | 1220 mm*1450 mm*1420 mm |
| Le poids | 650 kg |
| Décalage de hauteur | 60 à 110 mm |
| Manipulateur | |
| Type de moteur | JiaBao est là.séries |
| Répétabilité du positionnement | 0.001 mm |
| Zone de travail de l'axe (max) | 680 mm*360 mm*50 mm |
| Station de travail | |
| Fixation des PCB | La qualité, la spécialité |
| Chargement/déchargement de PCB | manuel |
| Taille des PCB (max) | 450 mm*350 mm |
| Épaisseur maximale des PCB | 5 mm |
| Les appareils de fixation | |
| Fixation de rigidité | norme |
| Fixation de la fixation | machines et appareils |
| Moteur à broche | |
| Le pouvoir | 400 W |
| Le moulin à rouleaux | Pour les véhicules à moteur à combustion |
| Protéger | refroidissement par le vent |
| Coupeuse de changement | Spécialisation |
| Capacité de routage | |
| Vitesse de coupe ((max) | 100 mm/s |
| Vitesse maximale de conduite | Pour les véhicules à moteur |
| Précision de coupe | 0.01 mm |
| Système à vide | |
| Puissance sous vide | 2.2KW AC 380V |
| Vacuum | le plomb |
| Les services publics | |
| Le pouvoir | 2.2 kW AC380V |
| Alimentation en air | 2 à 5 kg/cm2 |
| La programmation | |
| Modifier le programme | En ligne |
| Modifier la fonction | Ligne, arc, circulation, courbe en U |
| Le stockage des programmes | Disque dur |
| Système de vision | Couleur SONE CCD |
| coupeuse de fraisage décalée | Automobile |
| Réglage sous vide | Automobile |
| Moniteurs de l'opération | |
| Indicateur | Indicateur État de la machine |
| vérification de l'outil | Durée de vie de l'outil de détection automatique, utilisation de tests de temps |
| Protection du moteur | Avoir une fonction de protection contre la surchauffe, la surcharge et la basse tension |
| vérification de la surcharge du moteur | Avoir surcharge, la ligne est normale, fonction de protection contre la basse tension |
| Temps d'utilisation de l'outil | durée de vie de l'outil de détection automatique, |
| Statistique des données | Modèle de tableau séparé, comptage séparé, méthodes de comptage diverses |
| Enregistrement d'erreur | Le logiciel enregistre automatiquement toutes les alarmes mémoire des machines |
| III. Précision | |
| Précision de l'axe | 0.001 mm |
| Précision de coupe | 0.1 mm |
| IV. Sécurité | |
| Protection de la zone de travail | Avec une protection fourchée |
| Capteur de porte | Sensor de micro-interrupteur de porte de sécurité avant et arrière (facultatif) |
| Bouton d'arrêt d'urgence |
