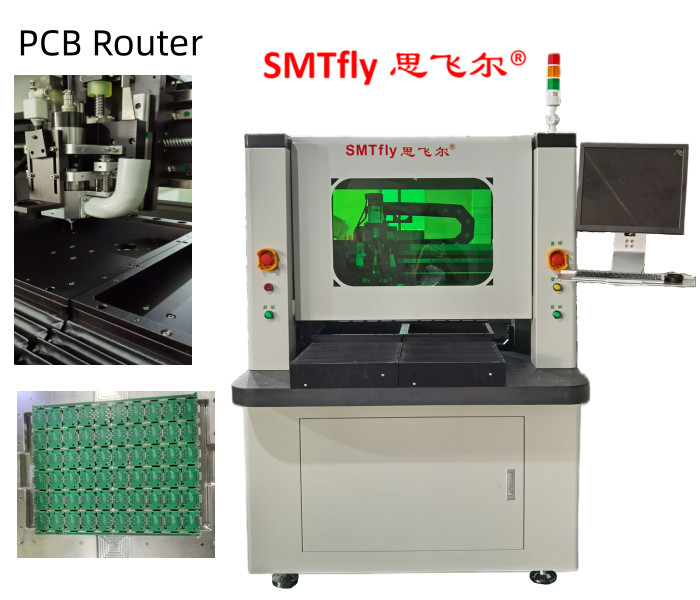

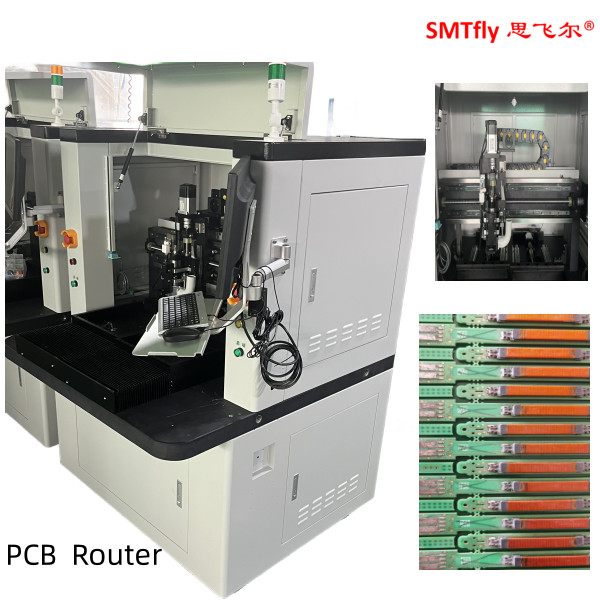

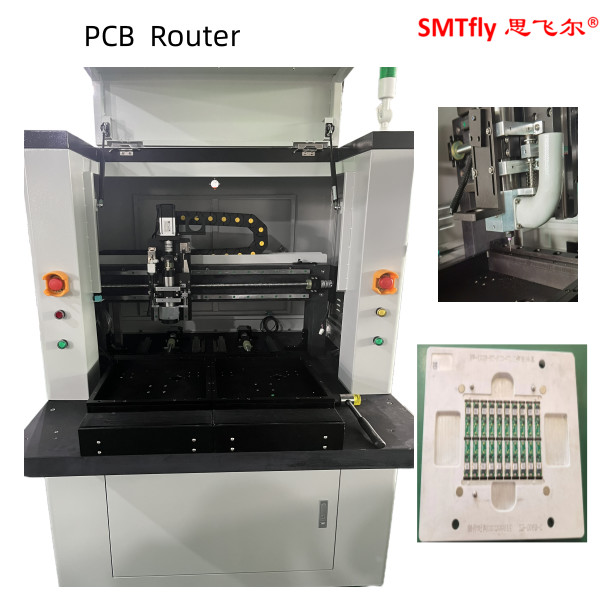

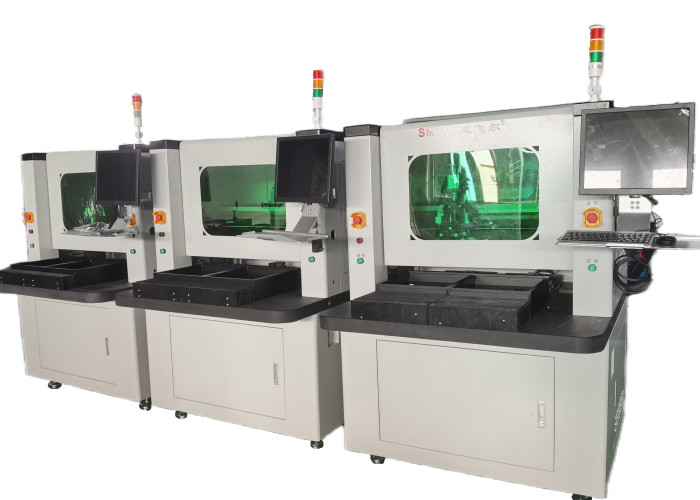

Équipement de routage de PCB pour l'industrie électronique automobile
Avantages du dépannage de PCB:
1- Utilisation d'un dispositif à double glissement en place, réduire les temps d'attente de coupe, augmenter la capacité de production.
2. Évitez les volets artificiels causés par la fissuration de l'étain et les dommages aux pièces et autres problèmes.
3Évitez d'utiliser des objets contondants ou pliés, produits par des contraintes mécaniques.
4. Convient pour la découpe en arc et en ligne de la plaque finie.
5. Convient pour les petits morceaux de la coupe finale, la plaque de base d'un téléphone mobile, PDA, carte d'interface PC et ainsi de suite.
Liste des pièces de dépannage de PCB
| I. Matériel | |
| L'écharpe | Fuseau KAVO |
| Le CCD | appareils photo industriels Sony 520 |
| Lentilles | Computateur EX2C |
| Je vais me faire foutre! | TBI Importation de vis à billes de terre de précision |
| Le guide | Élargissement du HIWIN rail de guidage linéaire importé |
| Moteur | Série JiaBao LCF |
| Carte de contrôle d'entrée/sortie | HFC PCI-9074 est utilisé |
| Carte de contrôle du conducteur | HFC PCI-9074 est utilisé |
| Carte d'entrée/sortie | Pour les produits de la catégorie "A" |
| Nettoyage statique | La série STATIC-ST401A |
| Ordinateur | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
| Interface avec la machine | AOC LCD17", souris Logitech |
| 2.logiciels | |
| Système de commande | Windows XP professionnel (service3, v.3244) |
| Opération GUI | Anglais Windows 7 |
| Modifier le programme | En ligne |
| Système de vision | CCD AOTU décalé |
| Système de commande | Une F1.2.88 version |
Paramètres de dépannage de PCB
| Dans l'ensemble | |
| Dimensions (W*D*H) | 1170 mm*1250 mm*1150 mm |
| Le poids | 450 kg |
| Décalage de hauteur | 60 à 110 mm |
| Manipulateur | |
| Type de moteur | Série JiaBao |
| Répétabilité du positionnement | 0.001 mm |
| Station de travail | |
| Fixation des PCB | La norme, la spécialisation |
| Chargement/déchargement de PCB | manuel |
| Taille des PCB (max) | 300*280 mm |
| Épaisseur maximale des PCB | 5 mm |
| Les appareils de fixation | |
| Fixation de rigidité | Utiliser le client |
| Fixation de la fixation | machines et appareils |
| Moteur à broche | |
| Le pouvoir | 150 W |
| Le moulin à rouleaux | Pour les véhicules à moteur à combustion |
| Protéger | refroidissement par le vent |
| Coupeuse de changement | Spécialisation |
| Capacité de routage | |
| Vitesse de coupe (max.) | 80 mm/s |
| Vitesse de conduite (max.) | Pour les véhicules à moteur: |
| Précision de coupe | 0.01 mm |
| Système à vide | |
| Puissance sous vide | 3.5KW AC 380V |
| Vacuum | le plomb |
| Les services publics | |
| Le pouvoir | 2.0KW AC380V |
| Alimentation en air | 4 à 6 kg/cm2 |
| La programmation | |
| Modifier le programme | En ligne |
| Modifier la fonction | Ligne, arc, cercle, courbe en U |
| Le stockage des programmes | Disque dur |
| Système de vision | Couleur SONE CCD |
| coupeuse de fraisage décalée | Automobile |
| Réglage sous vide | Automobile |
| Moniteurs de l'opération | |
| Indicateur | Indicateur État de la machine |
| vérification de l'outil | Durée de vie de l'outil de détection automatique, utilisation de tests de temps |
| Protection du moteur | Avoir une fonction de protection contre la surchauffe, la surcharge et la basse tension |
| vérification de la surcharge du moteur | Avoir surcharge, la ligne est normale, fonction de protection contre la basse tension |
| Temps d'utilisation de l'outil | durée de vie de l'outil de détection automatique, |
| Statistique des données | Modèle de tableau séparé, comptage séparé, méthodes de comptage diverses |
| Enregistrement d'erreur | Le logiciel enregistre automatiquement toutes les alarmes mémoire des machines |
| III. Précision | |
| Précision de l'axe | 0.001 mm |
| Précision de coupe | 0.1 mm |
| IV. Sécurité | |
| Protection de la zone de travail | Avec une protection fourchée |
| Capteur de porte | Sensor de micro-interrupteur de porte de sécurité avant et arrière (facultatif) |
| Bouton d'arrêt d'urgence |
Le dépannage de PCB:
