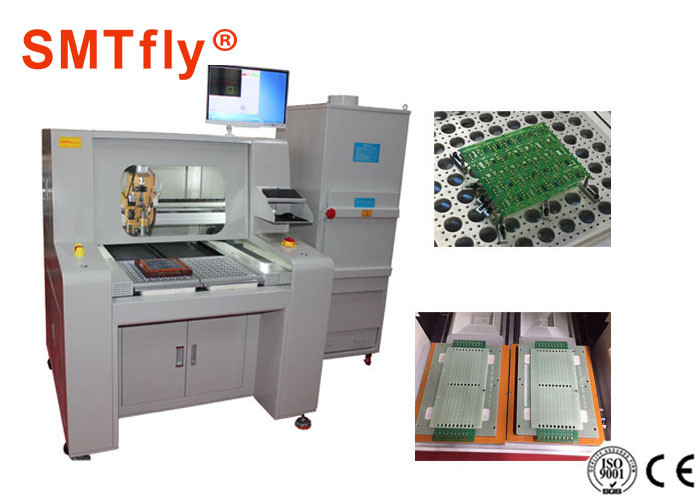

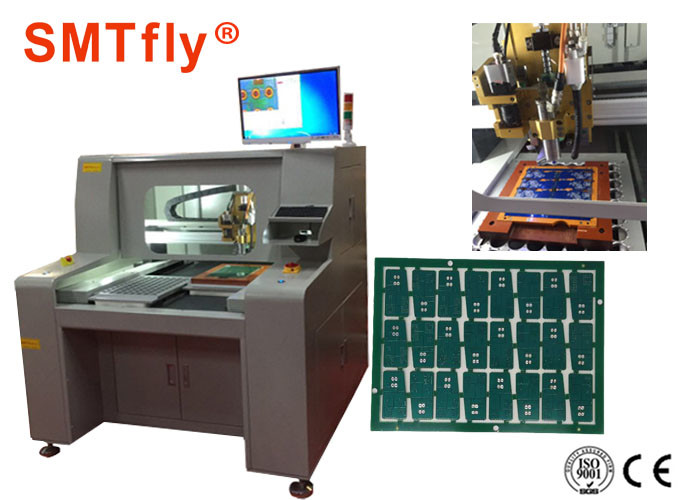

Carte PCB rapide et efficace Singulation de haut de carte PCB de routeur de machine poste de travail efficace de carte PCB Singulation double
En considérant les nombreuses méthodes disponibles pour le singulation de carte PCB, il est difficile de décider ce qui pourrait être le meilleur. En Chine nous proposons que nos routeurs de carte PCB soient les plus efficaces, et la manière la plus rapide aux cartes PCB de singulate. Pour le depanelization libre d'effort nous utilisons un peu de routeur qui réduit au minimum l'effort sur des composants, donc les maintenant intacts et travaillant compétent. Le système d'ajustement de peu de routeur décalera automatiquement jusqu'à 5 niveaux différents de profondeur, qui réduiront le remplacement mordu. La vitesse de coupe de peu de routeur a un maximum de 50mm par seconde, alors que la vitesse de déplacement est un maximum de 800mm par seconde. Nos routeurs de carte PCB contiennent également un axe à grande vitesse qui soutiendra la précision tout en accélérant le processus. Le cadre est sûr de supporter avec les vis précises de boule utilisées sur un X, Y, axe de Z, et d'être rapide avec un moteur d'axe qui crée jusqu'aux rotations 60,000rpm.
Facile à utiliser
Sont non seulement nos routeurs de carte PCB efficaces et rapide, il est très facile les utiliser aussi bien. Le singulation de carte PCB peut être commencé sur nos machines avec le contact simple d'un bouton externe. Le logiciel à traitement d'images le rend sans effort pour programmer les chemins de coupure spécifiques avec la technologie de point et de clic. La caméra CCD incorporée tient compte de la compensation automatique d'alignement, rendant le depanelization bien plus sans problème. Conçu pour facile d'accès et des réparations, nos machines sont bas entretien aussi bien.
Spécifications
| Modèle | CW-F04 |
| Emplacement de travail standard | 450*350mm |
| Puissance | 220V, 4.2KW |
| Répétabilité de manipulateur | ±0.02mm |
| Résolution | ±0.01mm |
| Positionnement de conseil | Double poste de travail avec le montage de nid ou le montage de goupille |
| Emplacement de panneau | Situé près des trous d'usinage ou des bords de carte PCB |
| Chargement | Manuel |
| Déchargement | Manuel |
| Taille de panneau | 450*350mm |
| Épaisseur de panneau | 0.5-3.5mm |
| Moteur d'axe | axe d'étoile de matin 0.5kW |
| Changement d'outil | Manuel |
| Système de filtration de la poussière | Aspirateur 3KW |
| Système de vision | Caméra vidéo de haute résolution de CCD |
| Programmation | La vision a aidé l'enseignement manuel point par point |
| Fonction d'édition | Vision de répétitions mode aidée/essai |
| Poids de machine | 500kgs |
| Dimension de machine | 113*140*108cm |
Application :
Pour les panneaux de fraisage de carte PCB de connexion de joints depaneling.
Utilisé pour toutes les industries électroniques couvrant l'alimentation d'énergie, l'ordinateur, le téléphone portable, l'appareil électroménager, l'électronique automobile, les fils et le connecteur…
