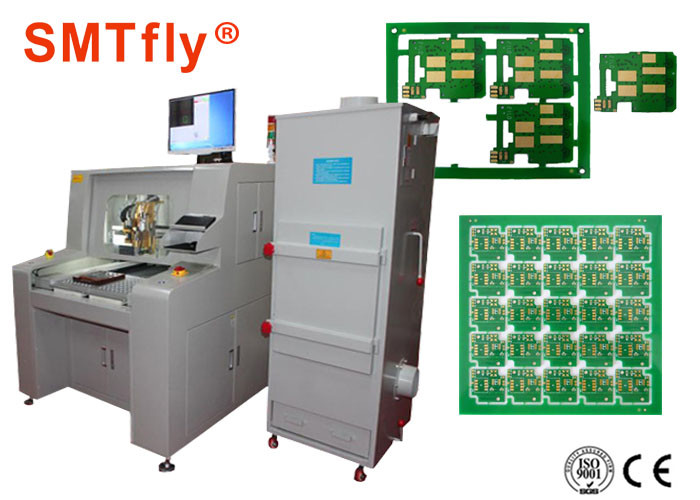

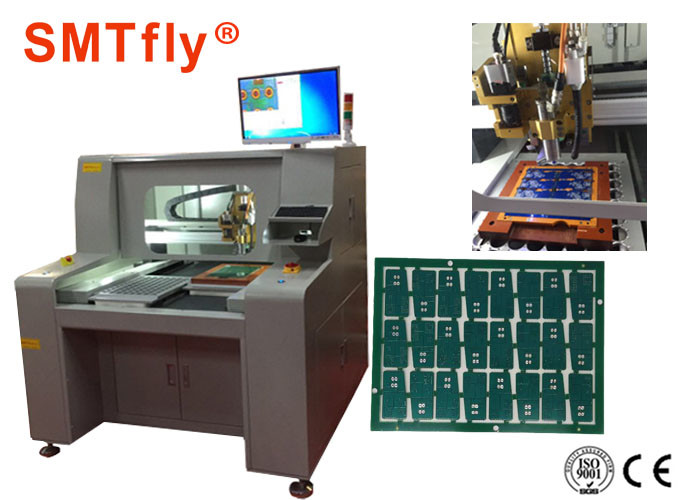

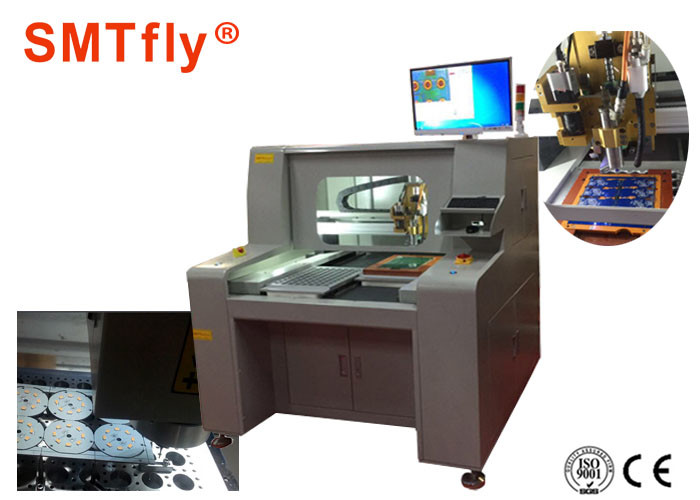

Caractéristiques de haute résolution de caméra vidéo de CCD de basse d'entretien de carte PCB machine automatique de routeur :
1. X10 bourdonnement-dans l'image fait à easier&increase de programmation l'exactitude de l'arrangement de point.
2. La table de glissement deux fournit simultanément le mouvement par aller-retour pour réduire le moment de pointe pour mieux
productivité.
3. L'image AUTOMATIQUE de la compensation system.CCD de MARQUE pourrait check&simulate le chemin ou acheminement pour réduire
erreur inutile avant la coupe.
4. A conduire la vérification et le système d'alarme mordus de temps de la vie pour rappeler l'opérateur de changer conduire le peu
quand il finissent la coupe de 120M. Et l'acheminement du peu 2mm premiers a coupé le premier point miling, le milieu 2mm a coupé la seconde
le point de fraisage, les 2mm derniers a coupé le troisième point de fraisage pour augmenter son temps de la vie
5. L'image de CCD pourrait check&simulate le chemin ou acheminement pour réduire l'erreur inutile avant la coupe
Spécifications :
| Modèle | CW-F04 |
| Emplacement de travail standard | 450*350mm |
| Puissance | 220V, 4.2KW |
| Répétabilité de manipulateur | ±0.02mm |
| Résolution | ±0.01mm |
| Positionnement de conseil | Double poste de travail avec le montage de nid ou le montage de goupille |
| Emplacement de panneau | Situé près des trous d'usinage ou des bords de carte PCB |
| Chargement | Manuel |
| Déchargement | Manuel |
| Taille de panneau | 450*350mm |
| Épaisseur de panneau | 0.5-3.5mm |
| Moteur d'axe | axe d'étoile de matin 0.5kW |
| Changement d'outil | Manuel |
| Système de filtration de la poussière | Aspirateur 3KW |
| Système de vision | Caméra vidéo de haute résolution de CCD |
| Programmation | La vision a aidé l'enseignement manuel point par point |
| Fonction d'édition | Vision de répétitions mode aidée/essai |
| Poids de machine | 500kgs |
| Dimension de machine | 113*140*108cm |
