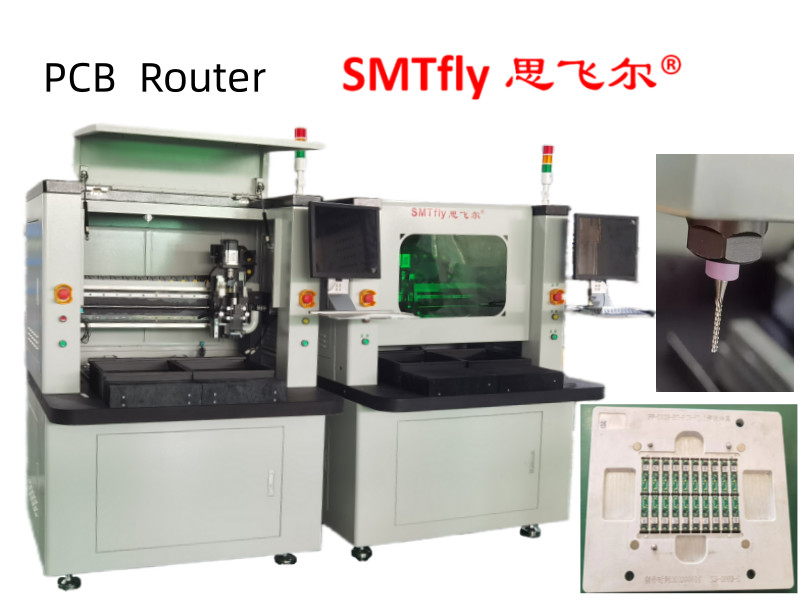

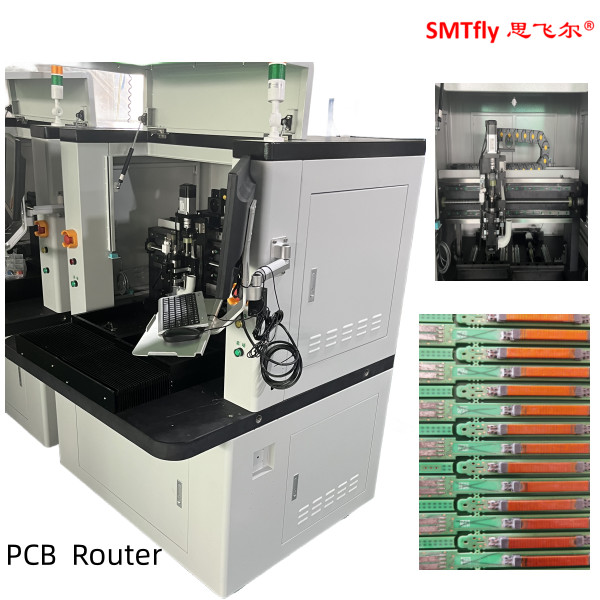

Machine de routage PCBA en ligne ou hors ligne,machine de dépannage de PCB
1Caractéristique:
1.X10 zoom-in image facilite la programmation et augmente la précision du réglage des points.
2.Deux tables coulissantes permettent un mouvement simultané d'entrée et de sortie afin de réduire le temps de chargement pour une meilleure productivité.
3.Système de décalage AUTO MARK. L'image CCD pourrait vérifier et simuler le chemin ou le routage pour réduire les erreurs inutiles avant la coupe.
4Il a un système d'alarme pour rappeler à l'opérateur de changer les bits de routage lorsqu'il a terminé de couper 120M.le milieu 2 mm couper le deuxième point de fraisage, le dernier 2 mm couper le troisième point de fraisage pour augmenter sa durée de vie.
5. L'image CCD pourrait vérifier et simuler le chemin ou le routage pour réduire les erreurs inutiles avant la coupe.
2. Avantages:
1- Utilisation d'un dispositif à double glissement en place, réduire les temps d'attente de coupe, augmenter la capacité de production.
2. Évitez les volets artificiels causés par la fissuration de l'étain et les dommages aux pièces et autres problèmes.
3Évitez d'utiliser des objets contondants ou pliés, produits par des contraintes mécaniques.
4. Convient pour la découpe en arc et en ligne de la plaque finie.
5. Convient pour les petits morceaux de la coupe finale, la plaque de base d'un téléphone mobile, PDA, carte d'interface PC et ainsi de suite.
3. Spécification
| Modèle | Le numéro d'immatriculation du véhicule |
| Zone de travail standard | 320*320 mm (norme) |
| Le pouvoir | 220 V, 4,2 kW |
| Répétabilité du manipulateur | ± 0,02 mm |
| Résolution | ± 0,01 mm |
| Positionnement du conseil | Deux postes de travail avec appareil de nid ou d'épingle |
| Emplacement du panneau | Placé par des trous d'outillage ou des bords de PCB |
| Chargement | Le manuel |
| Déchargement | Le manuel |
| Taille du panneau | 320*320 mm (norme) |
| Épaisseur du panneau | 00,5-3,5 mm |
| Moteur à broche | La broche de KAVO |
| Changer d' outil | Le manuel |
| Système de filtration des poussières | Aspirateur de 3 kW |
| Système de vision | Caméra vidéo CCD haute résolution |
| La programmation | Enseignement manuel de point à point assisté par la vision |
| Fonction d'édition | Mode d'exécution à sec avec vision assistée / mode d'essai |
| Poids de la machine | 650kg |
| Dimension de la machine | 113*140*108cm |
Flux de production
Approbation CE
