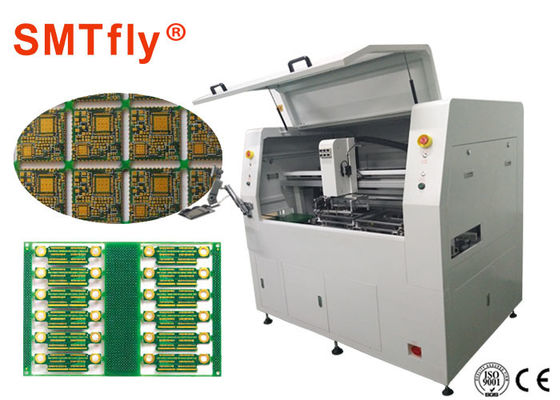

Machine de marquage de PCB pour 4 axes avec contrôle de bord de coupe lisse

Séparateur de PCB à deux glissades pour la meilleure solution de dépannage avec un tranchant lisse

Caractéristiques:

1Séparateur de PCB à deux lames

2. Faible niveau de stress

3Une pointe tranchante.

4. chargement / déchargement manuel

5. Coupe à grande vitesse par commande à 4 axes

6Enseignement facile avec traitement d'image

Définition

Échangeur coulissant bidirectionnel

Cet échangeur de travail fournit un espace de travail à l'intérieur et à l'extérieur simultanément pour limiter le temps d'inactivité, qui à son tour atteint la valeur de sortie maximale.

Duplication des itinéraires

L'utilisateur n'a qu'à définir deux points de référence pour dupliquer une même route, ce qui permet d'économiser du temps de programmation.

Séctionnement des bits de routage

L'utilisateur peut définir une distance désignée, et faire déplacer le bit de routage vers le haut ou vers le bas afin de créer une nouvelle section de touting bit pour couper les cartes pour multiplier la durée de vie du bit de routage.

Interface graphique conviviale

Le système Windows XP et l'interface utilisateur graphique (GUI) sont adoptés, ce qui permet à l'utilisateur d'apprendre et d'utiliser le programme facilement.

Spécification

• Réglage de l' appareil: 2 stations
• Zone de travail: X: 320 mm, Y: 320 mm, Z: 60 mm
• Surface de coupe: Max: X: 320 mm, Y: 320 mm Min: X: 100 mm, Y: 100 mm Z: 15 mm
• Hauteur du composant de PCB: côté supérieur: 15 mm
• Épaisseur du PCB: 0,5 à 3,0 mm
• Diamètre du bit du routeur: 0,8 ~ 2,0 mm ((Option: plus de 2,0 mm)
• Précision de coupe: ± 0,10 mm
• Précision de positionnement: ± 0,01 mm
• Répétabilité du positionnement: ± 0,02 mm
• Nombre d'axes utilisés: 7 axes (X, YL, YR, Z, transport, P/P, convoyeur).
• La vitesse maximale de conduite: X, YL, YR: 1000 mm/s, Z: 750 mm/s
• Vitesse de coupe (maximum): X, Y, Z: 100 mm/sec (c'est selon les spécifications de Bit pour le meilleur réglage de vitesse)
• Moteur à fuseau: moteur à grande vitesse à fréquence variable de 150 W (max.50Pour les véhicules à moteur à combustion
• Modifier les bits manuellement
• Capacité de coupe: linéaire, circulaire, en U, arc, L
• Moteur d'axe: 7 axes (servo moteurs à courant alternatif de 150 W)
• Nombre de changements de bits: max. 2
• Planification des itinéraires: entrée directe de coordonnées ou guidage manuel avec caméra CCD × 10
• Capteur de zone de sécurité: n/a
• Détection de rupture de bits: standard
• Stockage de programme: le disque dur
• Récupération du programme: USB
• Système d' exploitation: Windows 7
• Interface homme-machine: écran tactile moniteur industriel + clavier + souris
• Réglage du convoyeur: réglage manuel Max: Y: 350 mm Min: Y: 100 mm
• Capacité de charge du convoyeur: Max: 2 kg
• Chargement/déchargement des PCB: automatique
• L'alimentation électrique : 3 phases AC220V±3% 50Hz/60Hz, 3,5 kw
• Air: 0,5 MPa
• Dimensions : (W) 2002 mm x (D) 1279 mm x (H) 1716 mm + tour de signalisation de 578 mm
• Poids: environ 500 kg
