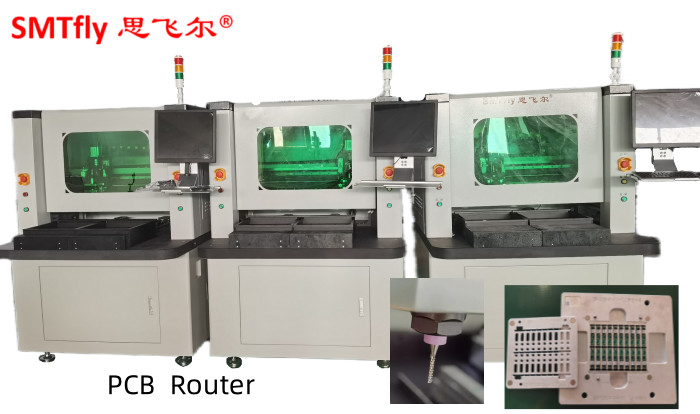

Machine de routeur autonome à double poste de travail pour dépaneler PCBA
Ségulation rapide et efficace des PCB

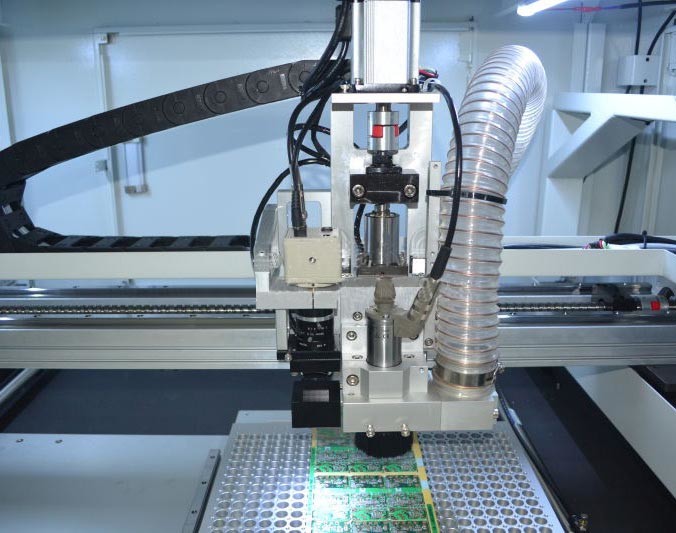

En considérant les nombreuses méthodes disponibles pour la sélection des PCB, il est difficile de décider laquelle pourrait être la meilleure.et le moyen le plus rapide de singuler les PCBPour le dépannage sans stress, nous utilisons un bit de routeur qui minimise le stress sur les composants, les gardant ainsi intacts et fonctionnant efficacement.Le système de réglage du bit du routeur passera automatiquement à 5 niveaux de profondeur différentsLa vitesse de coupe du bit du routeur est maximale de 50 mm par seconde, tandis que la vitesse de déplacement est maximale de 800 mm par seconde.Nos routeurs PCB contiennent également une broche à grande vitesse qui maintiendra la précision tout en accélérant le processusLe cadre est sûr de tenir avec des vis à billes précises employées sur un axe X, Y, Z, et être rapide avec un moteur à broche qui crée jusqu'à 60 000 tours par minute.
Les modèles de panneaux flexibles sont faciles à manipuler grâce aux différents motifs de coupe disponibles sur les routeurs.Un système d'élimination du vide de poussière basé sur un appareil utilisé du côté inférieur garantit qu'il n'y aura pas de décalage ou de déformation pendant la singulation des PCB.
Facile à utiliser
Non seulement nos routeurs PCB sont efficaces et rapides, mais ils sont également très faciles à utiliser.Les logiciels de traitement d'image permettent de programmer sans effort des chemins de coupe spécifiques avec la technologie point and click.La caméra CCD intégrée permet une compensation automatique de l'alignement, ce qui rend le dépannage encore moins problématique.Nos machines sont également peu entretenues..
Une valeur à moindre coût
L'efficacité de nos routeurs est indéniable, rapide, efficace, facile à utiliser et très peu d'entretien, il est facile de voir que nos routeurs sont un atout précieux pour le faible coût qu'ils représentent.
Spécification
| Modèle | Le nombre de personnes concernées par le programme |
| Zone de travail standard | 320*320 mm |
| Le pouvoir | 220 V, 4,2 kW |
| Répétabilité du manipulateur | ± 0,02 mm |
| Résolution | ± 0,01 mm |
| Positionnement du conseil | Deux postes de travail avec appareil de nid ou d'épingle |
| Emplacement du panneau | Placé par des trous d'outillage ou des bords de PCB |
| Chargement | Le manuel |
| Déchargement | Le manuel |
| Taille du panneau | 320*320 mm (norme) |
| Épaisseur du panneau | 00,5-3,5 mm |
| Moteur à broche | La broche de KAVO |
| Changer d' outil | Le manuel |
| Système de filtration des poussières | Aspirateur de 3 kW |
| Système de vision | Caméra vidéo CCD haute résolution |
| La programmation | Enseignement manuel de point à point assisté par la vision |
| Fonction d'édition | Mode d'exécution à sec avec vision assistée / mode d'essai |
| Poids de la machine | 500 kg |
| Dimension de la machine | 113*140*108cm |
Approbation CE
