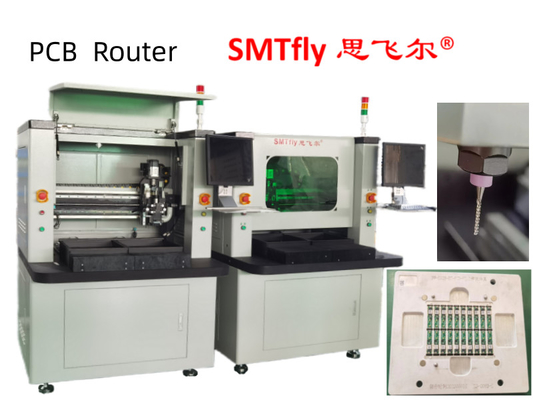

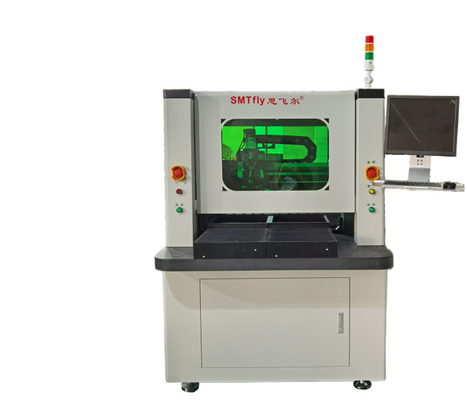

Double référence du coup 2 de vide machine de routeur de carte PCB de 0,5 - de 3.0mm avec le changement mordu manuel


Équipement de routeur de séparateur de PCB à double souffle sous vide fabriqué par Chuangwei


Spécification

• Réglage de l' appareil: 2 stations
• Zone de travail: X: 320 mm, Y: 320 mm, Z: 60 mm
• Surface de coupe: Max: X: 320 mm, Y: 320 mm Min: X: 100 mm, Y: 100 mm Z: 15 mm
• Hauteur du composant de PCB: côté supérieur: 15 mm
• Épaisseur du PCB: 0,5 à 3,0 mm
• Diamètre du bit du routeur: 0,8 ~ 2,0 mm ((Option: plus de 2,0 mm)
• Précision de coupe: ± 0,10 mm
• Précision de positionnement: ± 0,01 mm
• Répétabilité du positionnement: ± 0,02 mm
• Nombre d'axes utilisés: 7 axes (X, YL, YR, Z, transport, P/P, convoyeur).
• La vitesse maximale de conduite: X, YL, YR: 1000 mm/s, Z: 750 mm/s
• Vitesse de coupe (maximum): X, Y, Z: 100 mm/sec (c'est selon les spécifications de Bit pour le meilleur réglage de vitesse)
• Moteur à fuseau: moteur à grande vitesse à fréquence variable de 150 W (max.50Pour les véhicules à moteur à combustion
• Modifier les bits manuellement
• Capacité de coupe: linéaire, circulaire, en U, arc, L
• Moteur d'axe: 7 axes (servo moteurs à courant alternatif de 150 W)
• Nombre de changements de bits: max. 2
• Planification des itinéraires: entrée directe de coordonnées ou guidage manuel avec caméra CCD × 10
• Capteur de zone de sécurité: n/a
• Détection de rupture de bits: standard
• Stockage de programme: le disque dur
• Récupération du programme: USB
• Système d' exploitation: Windows 7
• Interface homme-machine: écran tactile moniteur industriel + clavier + souris
• Réglage du convoyeur: réglage manuel Max: Y: 350 mm Min: Y: 100 mm
• Capacité de charge du convoyeur: Max: 2 kg
• Chargement/déchargement des PCB: automatique
• L'alimentation électrique : 3 phases AC220V±3% 50Hz/60Hz, 3,5 kw
• Air: 0,5 MPa
• Dimensions : (W) 2002 mm x (D) 1279 mm x (H) 1716 mm + tour de signalisation de 578 mm
• Poids: environ 500 kg

Caractéristiques:

1Séparateur de PCB à deux lames

2. Faible niveau de stress

3Une pointe tranchante.

4. chargement / déchargement manuel

5. Coupe à grande vitesse par commande à 4 axes

6Enseignement facile avec traitement d'image


Pourquoi nous choisir?

1Les ingénieurs sont disponibles pour le service des machines à l'étranger.

Des ingénieurs sont disponibles pour être envoyés dans d'autres pays pour effectuer une formation sur les machines et offrir un soutien technique.
2Une garantie d'un an pour les machines à l'exception des accessoires.

La construction robuste du cadre et les lames d'acier japonaises ont obtenu une bonne appréciation et une reconnaissance par les clients et à l'étranger.Les clients doivent seulement supporter les frais de transport..

3Un service client efficace.

Nous sommes tous ensemble plus forts et plus sages que chacun de nous individuellement.Pour réussir, nous devons assumer nos responsabilités, coopérer avec nos collègues et avec les ministères,communiquer efficacement entre eux, favoriser l'enthousiasme et participer à la prise de décision.

4La technique mature et le précurseur du procédé font des machines de haute qualité.

En tant que plus grande usine en Chine du Sud, nous avons 12 ans d'expérience sur les machines de séparation de PCB et les machines de soudure. machine de routeur de pcb
Notre équipe de R & D améliore continuellement les machines existantes pour répondre à la tendance de développement du marché
