la machine UV de séparateur de carte PCB de laser de 10W Optowave pour non entrent en contact avec Depaneling

1 jeu
MOQ
Negotiable
Prix
la machine UV de séparateur de carte PCB de laser de 10W Optowave pour non entrent en contact avec Depaneling
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Longueur d'onde: 355um
Superbe: Consommation de puissance faible
Laser: 12/15/17 W
Marque de laser: Optowave
Du pouvoir: 220V 380v
garantie: 1 an
Nom: Séparateur de carte PCB de laser
Surligner:

medical Drying Cabinet

,

desiccant dry cabinets

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: Chuangwei
Certification: CE
Numéro de modèle: CWVC-5L
Conditions de paiement et expédition
Détails d'emballage: Caisse de contreplaqué
Délai de livraison: 7 jours
Conditions de paiement: T/T, Western Union, L/C
Capacité d'approvisionnement: 260 ensembles par mois
Description de produit

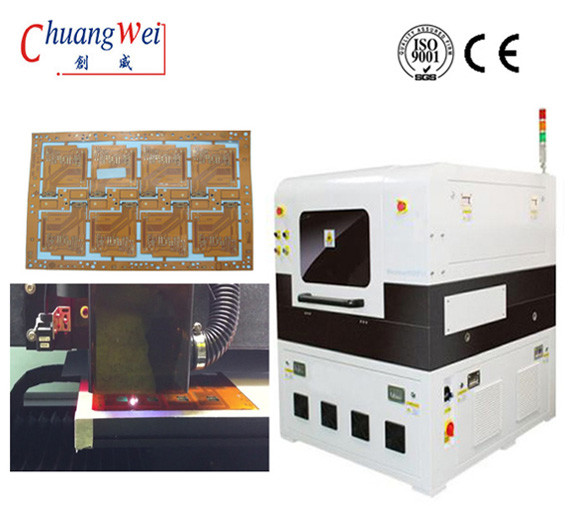

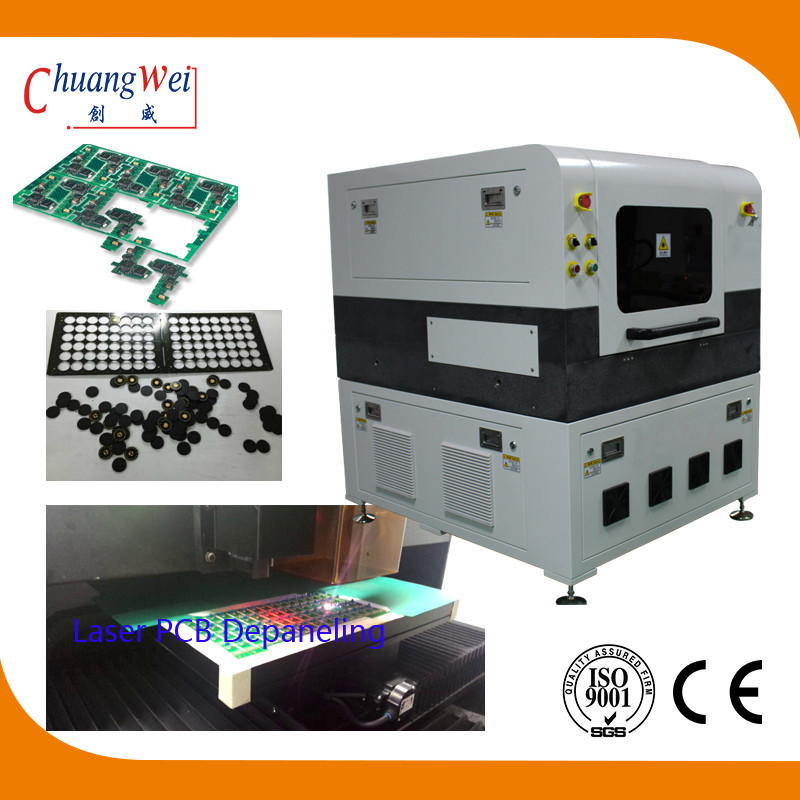

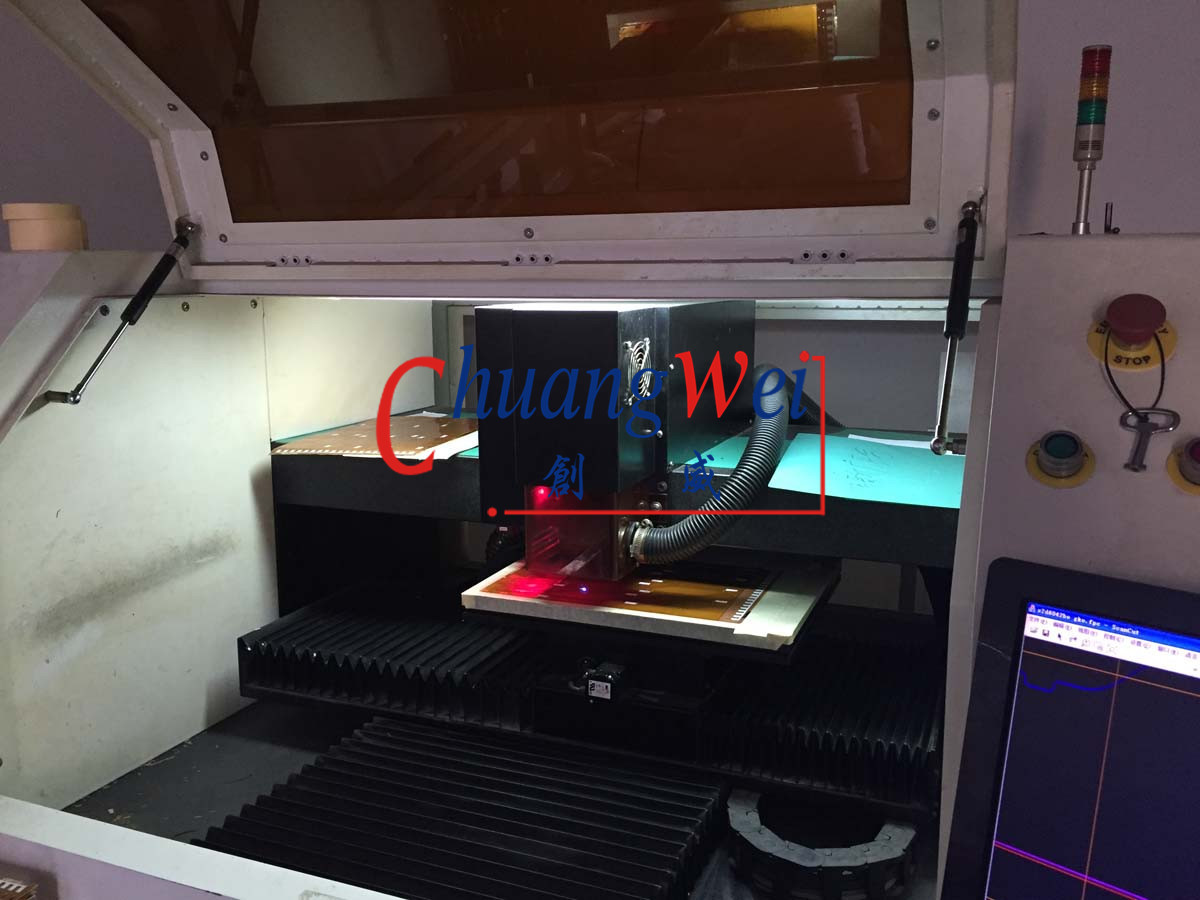

Machine de séparateur de carte PCB de laser d'optowave UV de 10W pour le dépaneling sans contact

Les machines et systèmes laser de dépaneling (singulation) PCB ont gagné en popularité ces dernières années.Le dépanaling/singulation mécanique est effectué avec des méthodes de routage, de découpe et de découpe en dés.Cependant, à mesure que les planches deviennent plus petites, plus fines, plus flexibles et plus sophistiquées, ces méthodes produisent des contraintes mécaniques encore plus exagérées sur les pièces.Les grandes planches avec des substrats lourds absorbent mieux ces contraintes, tandis que ces méthodes utilisées sur des planches de plus en plus rétractables et complexes peuvent entraîner des cassures.Cela réduit le débit, ainsi que les coûts supplémentaires d'outillage et d'élimination des déchets associés aux méthodes mécaniques.
On trouve de plus en plus de circuits flexibles dans l'industrie des PCB, et ils présentent également des défis pour les anciennes méthodes.Des systèmes délicats résident sur ces cartes et les méthodes non laser ont du mal à les couper sans endommager les circuits sensibles.Une méthode de dépaneling sans contact est nécessaire et les lasers permettent une séparation très précise sans risque de les endommager, quel que soit le substrat.

Défis du dépaneling à l'aide de scies de routage/découpe/coupe en dés


  • Dommages et fractures des substrats et des circuits dus aux contraintes mécaniques
  • Dommages aux PCB dus à l'accumulation de débris
  • Besoin constant de nouveaux embouts, de matrices personnalisées et de lames
  • Manque de polyvalence - chaque nouvelle application nécessite la commande d'outils, de lames et de matrices personnalisés
  • Pas bon pour les coupes de haute précision, multidimensionnelles ou compliquées
  • Dépaneling/singulation de PCB pas utile pour les cartes plus petites


Les lasers, d'autre part, prennent le contrôle du marché du dépaneling/singulation des PCB en raison d'une plus grande précision, d'une moindre contrainte sur les pièces et d'un débit plus élevé.Le dépaneling au laser peut être appliqué à une variété d'applications avec un simple changement de paramètres.Il n'y a pas d'affûtage des embouts ou des lames, des délais de réapprovisionnement des matrices et des pièces, ou des bords fissurés/cassés en raison du couple sur le substrat.L'application de lasers dans le dépaneling de PCB est un processus dynamique et sans contact.

Avantages du dépaneling/singulation des circuits imprimés au laser


  • Aucune contrainte mécanique sur les substrats ou les circuits
  • Pas de coût d'outillage ni de consommable.
  • Polyvalence - possibilité de changer d'application en modifiant simplement les paramètres
  • Reconnaissance fiduciaire - coupe plus précise et nette
  • Reconnaissance optique avant le début du processus de dépaneling/singulation des PCB.
  • Capacité à dépanner pratiquement n'importe quel substrat.(Rogers, FR4, ChemA, Téflon, céramique, aluminium, laiton, cuivre, etc.)
  • Qualité de coupe extraordinaire avec des tolérances aussi petites que < 50 microns.
  • Aucune limitation de conception - possibilité de couper virtuellement et de dimensionner une carte PCB, y compris des contours complexes et des cartes multidimensionnelles


Spécification de dépaneling PCB laser


Classe Laser1
Max.zone de travail (X x Y x Z)300 mm x 300 mm x 11 mm
Max.zone de reconnaissance (X x Y)300 mm x 300 mm
Max.taille du matériau (X x Y)350 mm x 350 mm
Formats d'entrée des donnéesGerber, X-Gerber, DXF, HPGL,
Max.vitesse de structurationDépend de l'application
Précision de positionnement± 25 μm (1 mil)
Diamètre du faisceau laser focalisé20 μm (0,8 mil)
Longueur d'onde laser355 nm
Dimensions du système (L x H x P)1000mm*940mm
*1520 millimètres
Lester~ 450 kg (990 lb)
Des conditions de fonctionnement
Source de courant230 VCA, 50-60 Hz, 3 kVA
RefroidissementRefroidi par air (refroidissement interne eau-air)
Température ambiante22 °C ± 2 °C @ ± 25 μm / 22 °C ± 6 °C @ ± 50 μm
(71,6 °F ± 3,6 °F à 1 mil / 71,6 °F ± 10,8 °F à 2 mil)
Humidité< 60 % (sans condensation)
Accessoires nécessairesUnité d'échappement
