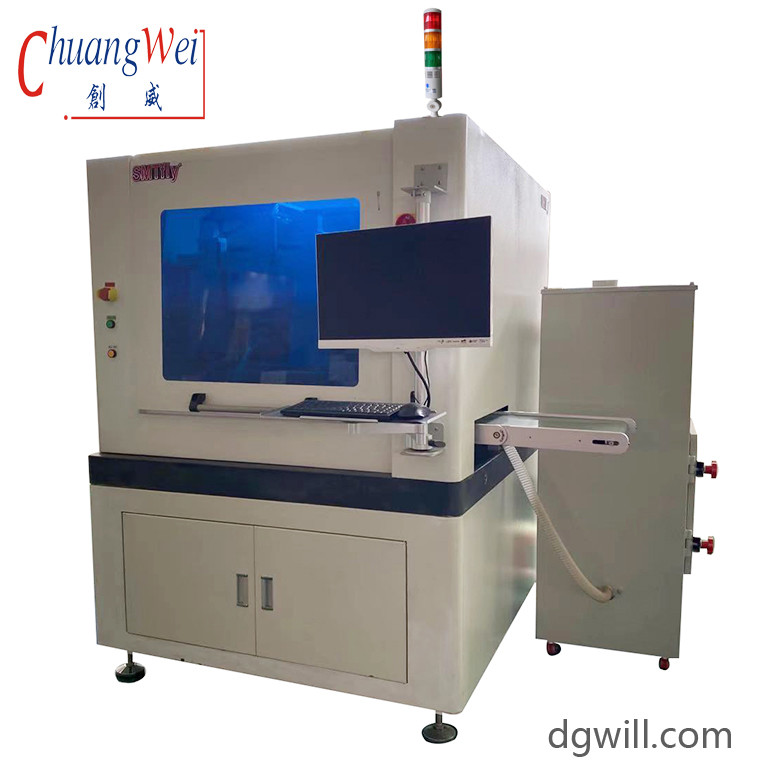

Routeur de dépannage de PCB en ligne de haute précision avec broche KAVO 60000RPM, CW-F03
Un PCB en ligne qui est spécialement utilisé pour couper des composants PCBA (panneau) en pièces séparées, avec une structure montée sur rail sans coupe de jig.Disposant d'une surveillance statique de l'ESD, couper la rétroaction de contrainte, et le changement automatique d'outil, il peut atteindre une vitesse maximale de 60000 tours.Le système de contrôle développé sur la base de notre système RM peut assurer la programmation rapide et précise du client.
Caractéristiques:
1. Changement automatique d' outil
2Surveillance de la DSE
3.Réduire les retours d'information
4.Mode de production automatique
5.Lien entre la fonction statistique de la SPC et la gestion des clientsSystème-ERP
6.Peut être équipé d'un dispositif anti-explosionfonction de l'aspirateur
Système de coupe de haute fiabilité

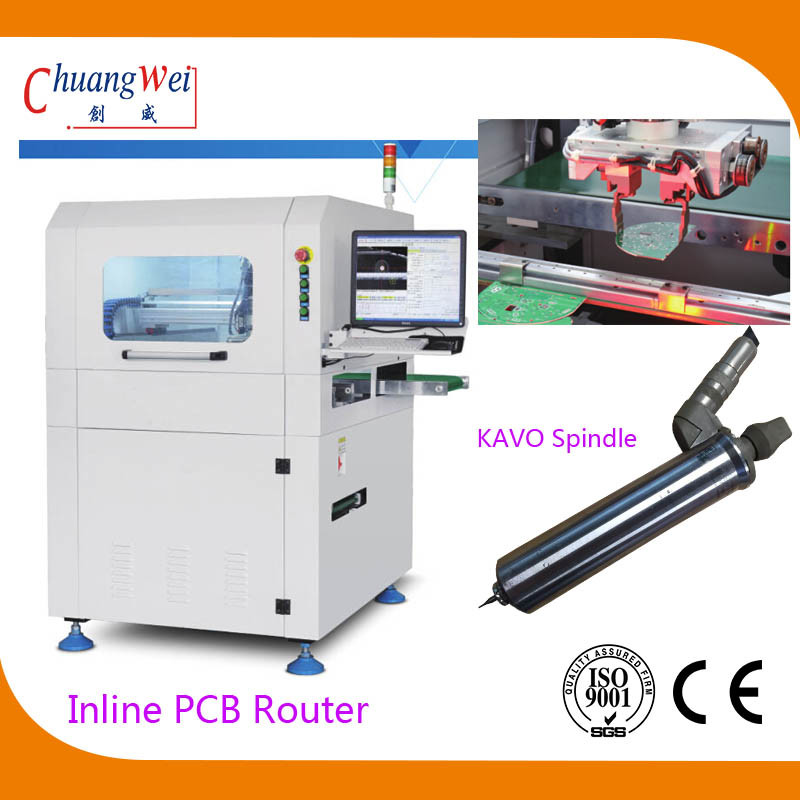

Allemagne KAVO axe principal à grande vitesse avec une vitesse maximale de 60000 tours, avec surveillance de tension statique ESD et les fonctions de rétroaction de contrainte de coupe et de changement automatique d'outil.
Les spécifications:
| Modèle | Le numéro d'immatriculation |
| Taille de la machine | Pour les pièces détachées: |
| Le poids | Approximativement 1900 kg |
| Taille maximale du PCB | 350*350 mm |
| Épaisseur des PCB | 0.4 à 6 mm |
| Hauteur de transmission | 900 ± 50 mm |
| Direction de transmission | À gauche -> à droite |
| Vitesse de transmission | Le réglage de la température doit être effectué à l'aide d'un dispositif de réglage de la température. |
| Type de plaque d'alimentation | rail de guidage de transport de type section |
| Réglage de la largeur du rail | Automatique |
| Signal de communication des ordinateurs supérieur et inférieur | Le SMEMA |
| Positionnement des PCB | Fermeture des rails de guidage supérieurs et inférieurs |
| Système de cueillette | Système de serrage rotatif à 360°; 2 groupes de buses d'aspiration sous vide au maximum, 4 groupes d'appareils de transport par courroie ESD/répartition par lots au maximum |
| Vite de coupe par broche | Allemagne KAVO, 60 000 tr/min |
| Type de refroidissement | Compression de l'air |
| Surveillance de la DSE | - Oui, oui. |
| Changement automatique d'outil | - Oui, oui. |
| Réduction de la rétroaction de stress | - Oui, oui. |
| Vérification de la lame cassée | - Oui, oui. |
| Vitesse de coupe | 1 à 200 mm/s |
| Précision de coupe | ±0,5 mm |
| Précision de positionnement répétée | ± 0,01 mm |
| Vitesse de déplacement coordonnée | 1000 mm/s |
| Type de plaque extérieure | Unité de transport par courroie ESD/unité de transmission par panneau de lot |
| Type de collecte des déchets | En dehors de la piste |
| La programmation des procédures | GERBER importation/édition de dessins par le système visuel |
| Alimentation en air | 5 à 8 kg/cm2 |
| Énergie électrique | AC380V±5%, 50/60Hz, 3 kW |
Système de supervision
Un système de vision mécanique précis composé d'une caméra industrielle d'imagerie allemande, d'une lentille Moritex et d'une source lumineuse de niveau de mesure;
supporte toutes les fonctions d'étalonnage, de compensation et de positionnement de la machine, avec une grande stabilité et une capacité anti-trouble.
Système de pinceau de PCB de haute fiabilité
Une solution parfaite sans coupe de jig; une portée de taille de serrage de PCB de 2 mm, le dispositif de récupération peut réaliser le chargement/chargement répidi, avec une grande stabilité et un faible coût.
Système de transmission des panneaux ESD ATPD
Solution 1: le PCB coupé sera livré par système de serrage à la ligne de transmission de la courroie, puis envoyé par la ligne de transmission ESD via la machine dans la ligne d'assemblage,ou être ramassé et chargé dans le boîtier du produit par une solution de manipulateur personnalisée.
Solution de détournement de panneau 2: utilisez l'unité de détournement de panneau ARM-1 démontrez la ligne de transmission de la courroie depuis la machine, insérez l'unité de détournement de panneau depuis l'arrière de la machine,et directement charger le panneau dans la boîte à ampoules dans ARM-1 via le système de serrageLa solution est caractérisée par la simplicité et la commodité.
