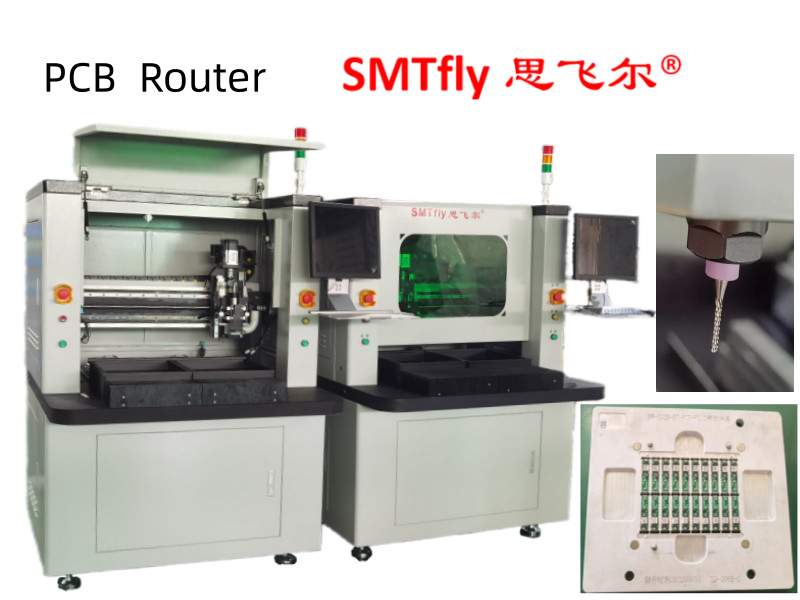

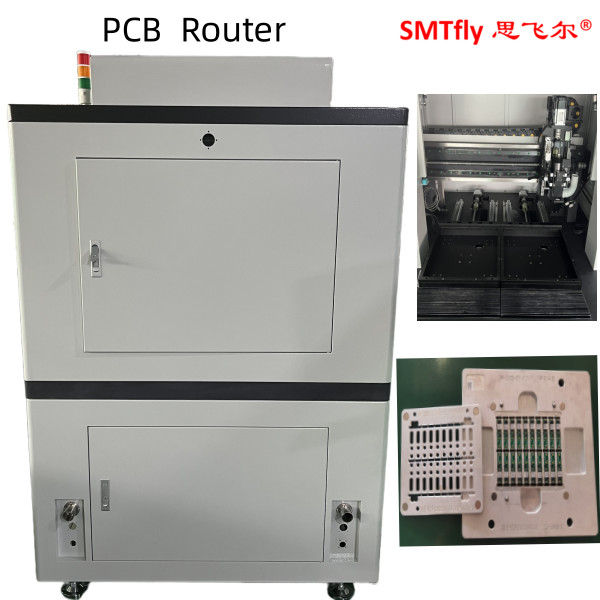

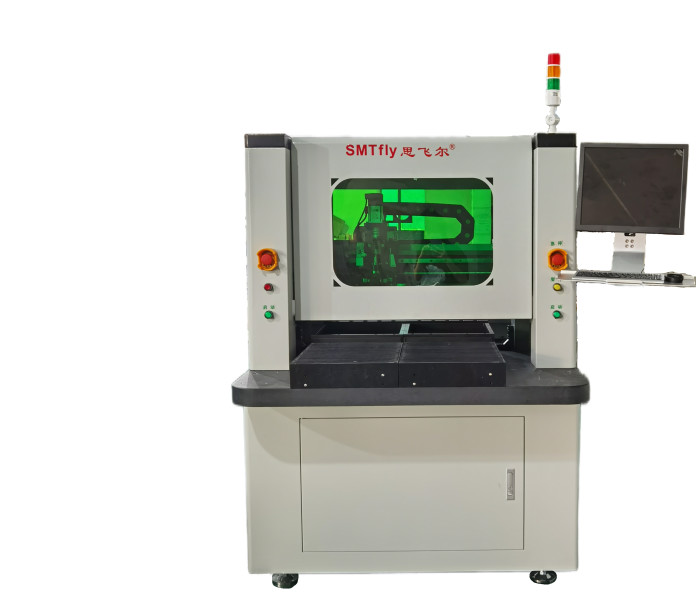

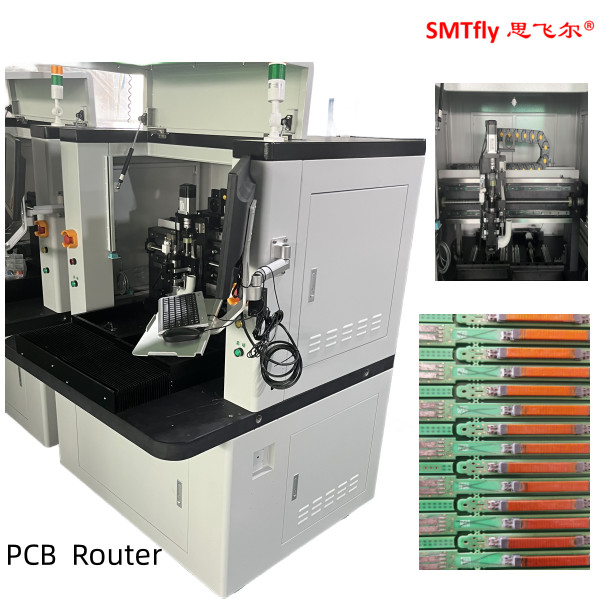

Programmer un routeur PCB de haute précision à un prix raisonnable
1. Liste des pièces de la machine
|
I. Matériel |
|
|
L'écharpe |
Fuseau et onduleur Morning Star |
|
Le CCD |
appareils photo industriels Sony 520 |
|
Lentilles |
Computateur EX2C |
|
Je vais me faire foutre! |
TBI Importation de vis à billes de terre de précision |
|
Le guide |
Élargissement du HIWIN rail de guidage linéaire importé |
|
Moteur |
Série JiaBao LCF |
|
Carte de contrôle d'entrée/sortie |
HFC PCI-9074 est utilisé |
|
Carte de contrôle du conducteur |
HFC PCI-9074 est utilisé |
|
Carte d'entrée/sortie |
Pour les produits de la catégorie "A" |
|
Nettoyage statique |
La série STATIC-ST401A |
|
Ordinateur |
Le système de gestion de l'information est un système de gestion de l'information basé sur les données. |
|
Interface avec la machine |
AOC LCD17", souris Logitech |
|
2.logiciels |
|
|
Système de commande |
Windows XP professionnel (service3, v.3244) |
|
Opération GUI |
Windows XP chinois |
|
Modifier le programme |
En ligne |
|
Système de vision |
CCD AOTU décalé |
|
Système de commande |
Une F1.0.2 version |
2.Paramètres de performance
|
Dans l'ensemble |
|
|
Dimensions (W*D*H) |
1220 mm*1450 mm*1420 mm |
|
Le poids |
550 kg |
|
Décalage de hauteur |
60 à 110 mm |
|
Manipulateur |
|
|
Type de moteur |
Série JiaBao |
|
Répétabilité du positionnement |
0.001 mm |
|
Zone de travail de l'axe (max) |
680 mm*360 mm*50 mm |
|
Station de travail |
|
|
Fixation des PCB |
La norme, la spécialisation |
|
Chargement/déchargement de PCB |
manuel |
|
Taille des PCB (max) |
322 mm*322 mm |
|
Épaisseur maximale des PCB |
5 mm |
|
Les appareils de fixation |
|
|
Fixation de rigidité |
norme |
|
Fixation de la fixation |
machines et appareils |
|
Moteur à broche |
|
|
Le pouvoir |
400 W |
|
Le moulin à rouleaux |
Pour les véhicules à moteur à combustion |
|
Protéger |
refroidissement par le vent |
|
Coupeuse de changement |
Spécialisation |
|
Capacité de routage |
|
|
Vitesse de coupe (max.) |
100 mm/s |
|
Vitesse de conduite (max.) |
Pour les véhicules à moteur |
|
Précision de coupe |
0.01 mm |
|
Système à vide |
|
|
Puissance sous vide |
2.2KW AC 380V |
|
Vacuum |
le plomb |
|
Les services publics |
|
|
Le pouvoir |
2.2 kW AC380V |
|
Alimentation en air |
2 à 5 kg/cm2 |
|
La programmation |
|
|
Modifier le programme |
En ligne |
|
Modifier la fonction |
Ligne, arc, cercle, courbe en U |
|
Le stockage des programmes |
Disque dur |
|
Système de vision |
Couleur SONE CCD |
|
coupeuse de fraisage décalée |
Automobile |
|
Réglage sous vide |
Automobile |
|
Moniteurs de l'opération |
|
|
Indicateur |
Indicateur État de la machine |
|
vérification de l'outil |
Durée de vie de l'outil de détection automatique, utilisation de tests de temps |
|
Protection du moteur |
Avoir une fonction de protection contre la surchauffe, la surcharge et la basse tension |
|
vérification de la surcharge du moteur |
Avoir surcharge, la ligne est normale, fonction de protection contre la basse tension |
|
Temps d'utilisation de l'outil |
durée de vie de l'outil de détection automatique, |
|
Statistique des données |
Modèle de tableau séparé, comptage séparé, méthodes de comptage diverses |
|
Enregistrement d'erreur |
Le logiciel enregistre automatiquement toutes les alarmes mémoire des machines |
|
III. Précision |
|
|
Précision de l'axe |
0.001 mm |
|
Précision de coupe |
0.1 mm |
|
IV. Sécurité |
|
|
Protection de la zone de travail |
Avec une protection fourchée |
|
Capteur de porte |
Sensor de micro-interrupteur de porte de sécurité avant et arrière (facultatif) |
|
Bouton d'arrêt d'urgence |
|
3.Description de la fonction
1) L'image zoom X10 facilite la programmation et augmente la précision du réglage des points
2) Deux tables coulissantes permettent des mouvements d'entrée et de sortie simultanés pour réduire le temps de chargement pour une meilleure productivité.
3) système de décalage AUTO MARK. L'image CCD pourrait vérifier et simuler le chemin ou le routage pour réduire les erreurs inutiles avant de couper
4) Le bit de routage est automatiquement soulevé et déplacé vers le prochain point programmé, puis coupé pour prolonger la durée de vie du bit de routage.
5) Conception industrielle de portes de sécurité
6) L'image CCD pourrait vérifier et simuler le chemin ou le routage pour réduire les erreurs inutiles avant la coupe
