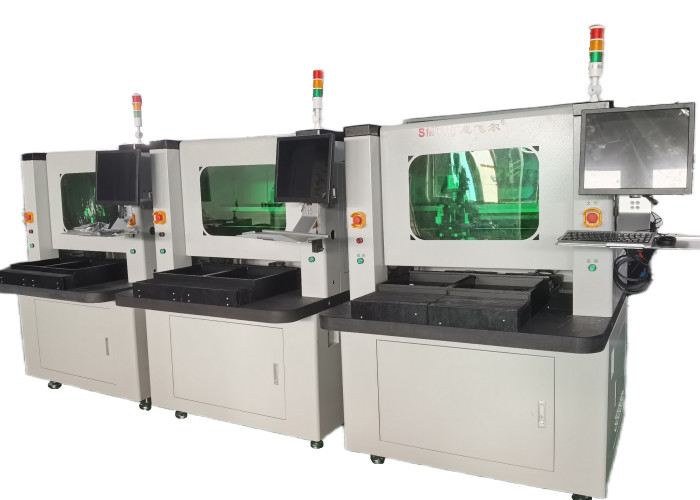

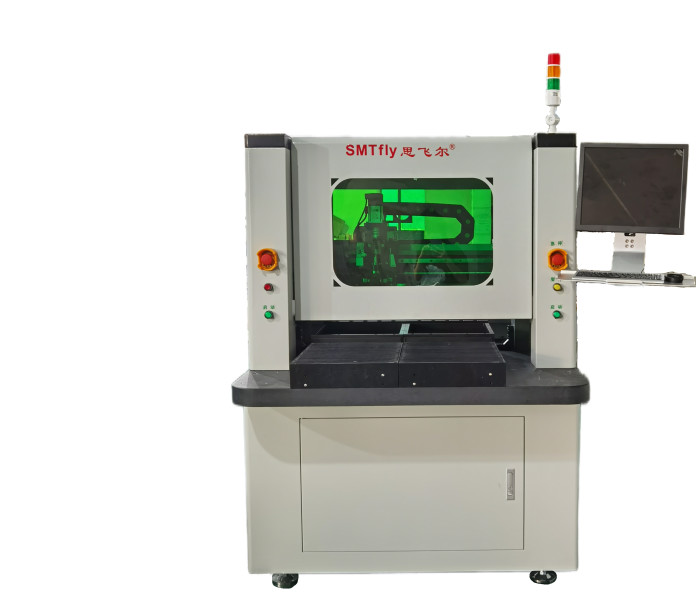

La durée de vie de l'outil de détection automatique de la machine de routeur PCB haute performance,séparateur de PCB Caractéristiques:
1. deux tables de travail sont coupées en alternance, il est possible de charger et de décoller les PCB pendant une autre table de coupe.
2. résultat de coupe spécial qui est de faible tension, haute précision, haute qualité avec bit de routeur
3. en alternance-couper un programme différent
4. Fonction d'affichage nettement améliorée grâce à l'utilisation de panneau tactile convivial
5. Réduction du coût de fonctionnement avec la fonction de gestion de la hauteur de l'axe Z multi-étape de changement automatique par vie du bit du routeur ((compte de la feuille de coupe ou de la distance)
6. Il correspond avec les PCB de grande taille ((550mmx450mm en changeant pour la grande base principale)
7. Prévenir les défaillances du produit en détectant les chutes de bits de routeur et les pannes
8. Créer facilement un programme de coupe même s'il n'y a pas de données de PCB CAD avec l'utilisation de CAMERA TEACHING ((Option)
La durée de vie de l'outil de détection automatique de la machine de routeur de PCB à haute performance, séparateur de PCB Les spécifications:
| I. Matériel | |
| L'écharpe | Le moteur est équipé d'un moteur à commande automatique. |
| Le CCD | appareils photo industriels Sony 520 |
| Lentilles | Computateur EX2C |
| Je vais me faire foutre! | TBI Importation de vis à billes de terre de précision |
| Le guide | Élargissement du HIWIN rail de guidage linéaire importé |
| Moteur | Série JiaBao LCF |
| Carte de contrôle d'entrée/sortie | HFC PCI-9074 est utilisé |
| Carte de contrôle du conducteur | HFC PCI-9074 est utilisé |
| Carte d'entrée/sortie | Pour les produits de la catégorie "A" |
| Nettoyage statique | La série STATIC-ST401A |
| Ordinateur | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
| Interface avec la machine | AOC LCD17", souris Logitech |
| 2.logiciels | |
| Système de commande | Windows XP professionnel (service3, v.3244) |
| Opération GUI | Anglais Windows XP |
| Modifier le programme | En ligne |
| Système de vision | CCD AOTU décalé |
| Système de commande | Une F1.2.88 version |
| Dans l'ensemble | |
| Dimensions (W*D*H) | 1280 mm*1450 mm*1480 mm |
| Le poids | 750 kilos |
| Décalage de hauteur | 60 à 110 mm |
| Manipulateur | |
| Type de moteur | Série JiaBao |
| Répétabilité du positionnement | 0.001 mm |
| Zone de travail de l'axe (max) | 890 mm*560 mm*50 mm |
| Station de travail | |
| Fixation des PCB | La norme, la spécialisation |
| Chargement/déchargement de PCB | manuel |
| Taille des PCB (max) | 450*350 mm |
| Épaisseur maximale des PCB | 5 mm |
| Les appareils de fixation | |
| Fixation de rigidité | Une pièce personnalisée |
| Fixation de la fixation | machines et appareils |
| Moteur à broche | |
| Le pouvoir | 150 W |
| Le moulin à rouleaux | Pour les véhicules à moteur à combustion |
| Protéger | refroidissement par le vent |
| Coupeuse de changement | Spécialisation |
| Capacité de routage | |
| Vitesse de coupe (max.) | 80 mm/s |
| Vitesse de conduite (max.) | Pour les véhicules à moteur: |
| Précision de coupe | 0.01 mm |
| Système à vide | |
| Puissance sous vide | 3.5KW AC 380V |
| Vacuum | le plomb |
| Les services publics | |
| Le pouvoir | 2.0KW AC380V |
| Alimentation en air | 4 à 6 kg/cm2 |
| La programmation | |
| Modifier le programme | En ligne |
| Modifier la fonction | Ligne, arc, cercle, courbe en U |
| Le stockage des programmes | Disque dur |
| Système de vision | Couleur SONE CCD |
| coupeuse de fraisage décalée | Automobile |
| Réglage sous vide | Automobile |
| Moniteurs de l'opération | |
| Indicateur | Indicateur État de la machine |
| vérification de l'outil | Durée de vie de l'outil de détection automatique, utilisation de tests de temps |
| Protection du moteur | Avoir une fonction de protection contre la surchauffe, la surcharge et la basse tension |
| vérification de la surcharge du moteur | Avoir surcharge, la ligne est normale, fonction de protection contre la basse tension |
| Temps d'utilisation de l'outil | durée de vie de l'outil de détection automatique, |
| Statistique des données | Modèle de tableau séparé, comptage séparé, méthodes de comptage diverses |
| Enregistrement d'erreur | Le logiciel enregistre automatiquement toutes les alarmes mémoire des machines |
| III. Précision | |
| Précision de l'axe | 0.001 mm |
| Précision de coupe | 0.1 mm |
| IV. Sécurité | |
| Protection de la zone de travail | Avec une protection fourchée |
| Capteur de porte | Sensor de micro-interrupteur de porte de sécurité avant et arrière (facultatif) |
| Bouton d'arrêt d'urgence |
