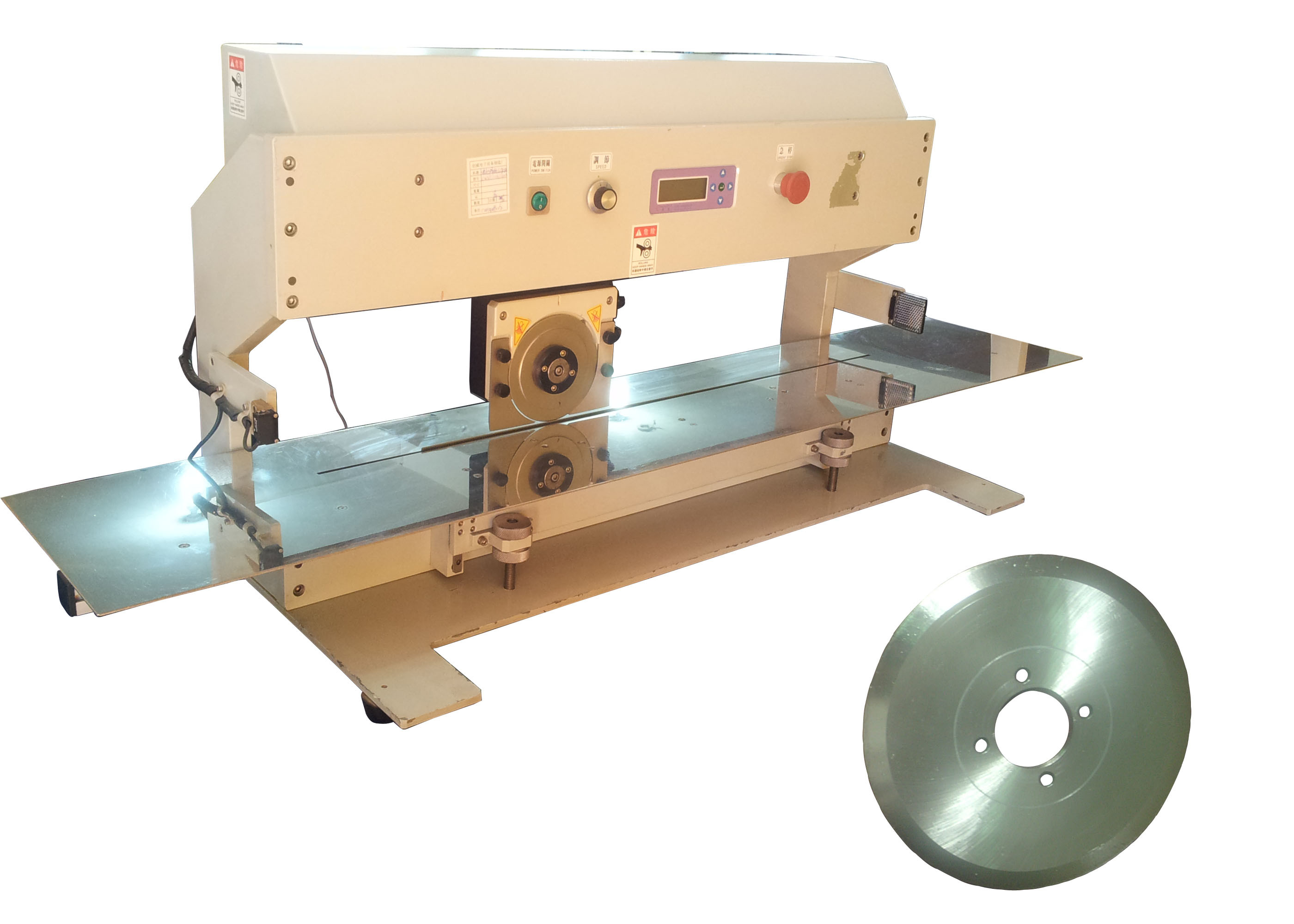

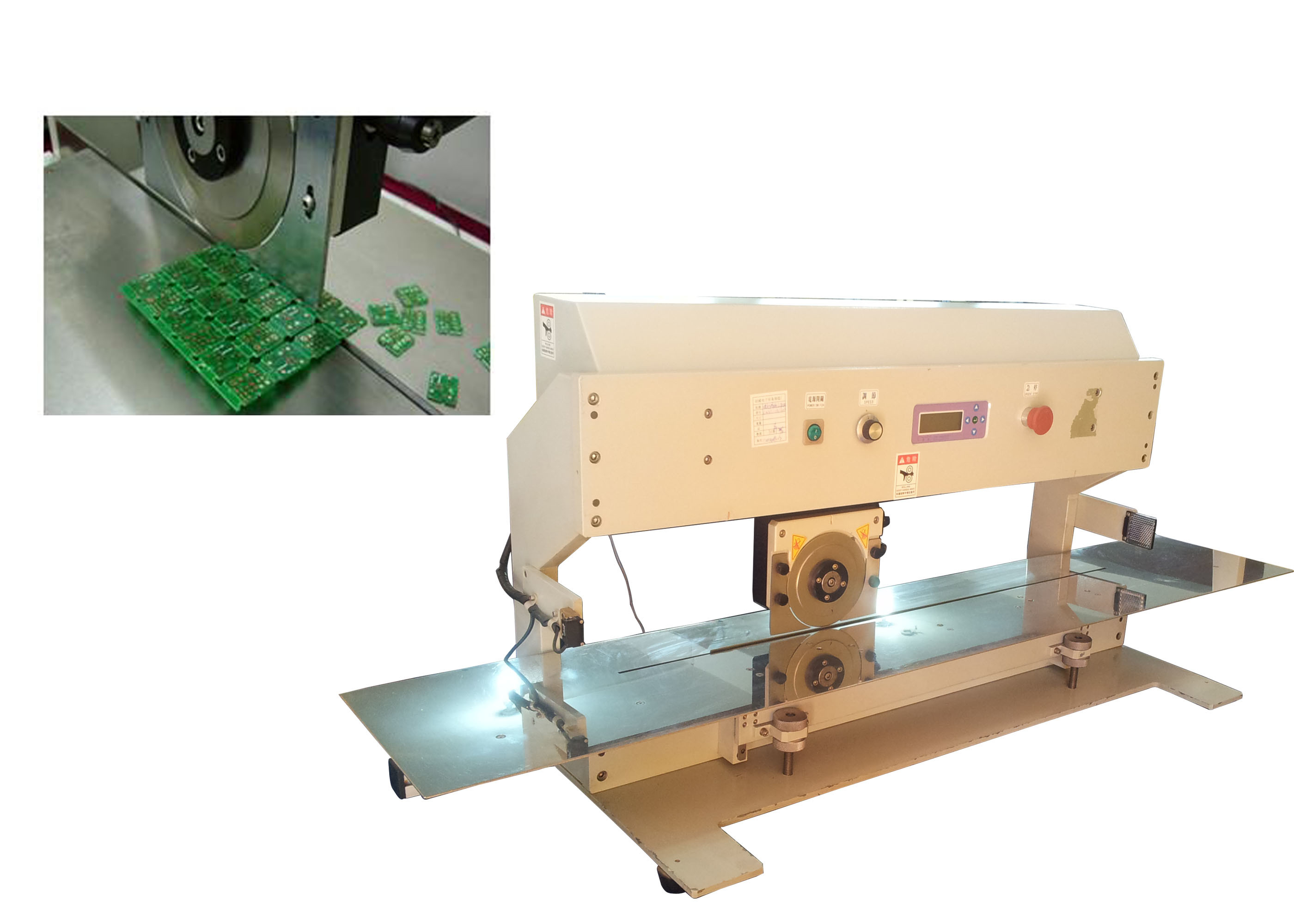

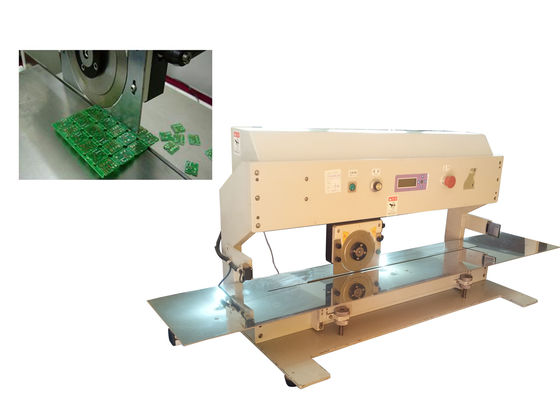

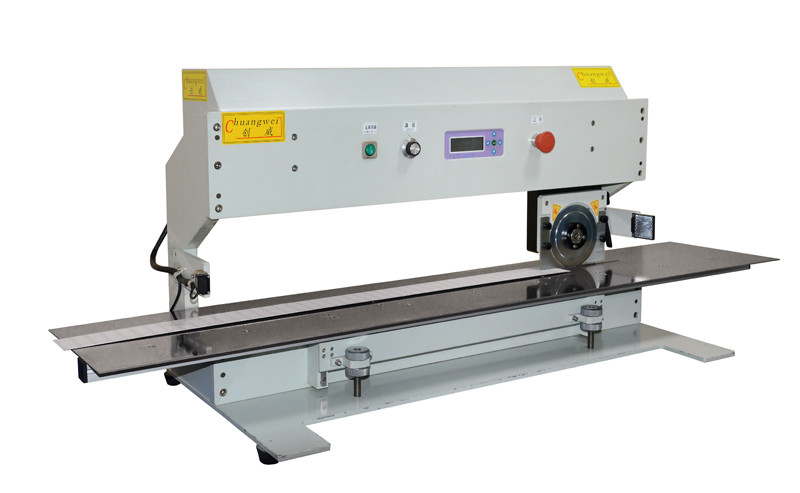

Dépannage de circuits imprimés à lames circulaires, caractéristiques d'assemblage de circuits imprimés préétabli séparément
1. Assemblage séparé de PCB pré-score sans stress sur les PCB ou les composants
2. Une programmation de la longueur de coupe avec affichage numérique
3La vitesse de séparation est réglée par un bouton rotatif.
4. Traiter les scores intermittents ou les coupures
5, la planche avec le composant projeté peut être coupé avec précision
6La grande plateforme en acier inoxydable des deux côtés de la lame de coupe empêche la planche de vaciller et la hauteur et l' angle de la table sont réglables
7. bande transporteuse PCB en option pour retirer le panneau fini
8. Le dégagement entre les lames circulaires et linéaires sont réglables pour s'adapter à différentes profondeurs de rainures et compense l'usure des lames
Les spécifications:
|
Modèle: |
Les caractéristiques de l'équipement doivent être définies conformément à l'annexe I. |
|
Taille: |
Pour les appareils à commande numérique |
|
Poids de la machine: |
120 kg |
|
Minimiser l' épaisseur: |
0.6 à 3,5 mm |
|
Réduisez la vitesse: |
100 / 200 / 300 / 500 mm / s |
|
Le plus long minimum: |
600 mm |
Avantage concurrentiel
Par exemple, votre PCB est de 200 mm, alors vous pouvez configurer 200 mm de déplacement.
2Sensor: il protège nos mains de dépanel.
Lorsque vous mettez vos mains près des lames, la machine cesse de fonctionner même si l' opérateur appuie sur le pédaleur.
3Il a 4 positions de vitesse pour contrôler la vitesse de coupe
4Nous avons utilisé de l'acier à grande vitesse japonais pour fabriquer les lames, et les lames doivent être re-affûtées 2 - 3 fois.
