| Modèle | DurostoneCHP760 | DurostoneCAS761 | DurostoneCAG762 |
| Catégorie | Norme | Antistatique | Antistatique (optique) |
| Couleur | Bleu | Noir | Gris |
| Densité (g/mm3) | 1,85 | 1,85 | 1,85 |
| OperationTemperature standard | 260 | 260 | 260 |
| La température maximum d'opération (C) | 350 | 350 | 350 |
| Taille de feuille (millimètres) | 2440×1220 | 2440×1220 | 2440×1220 |
| Épaisseur/poids (mm/kg) | 3/17, 4/22 | 5/28, 6/33, 8/44 | 10/55, 12/66 |

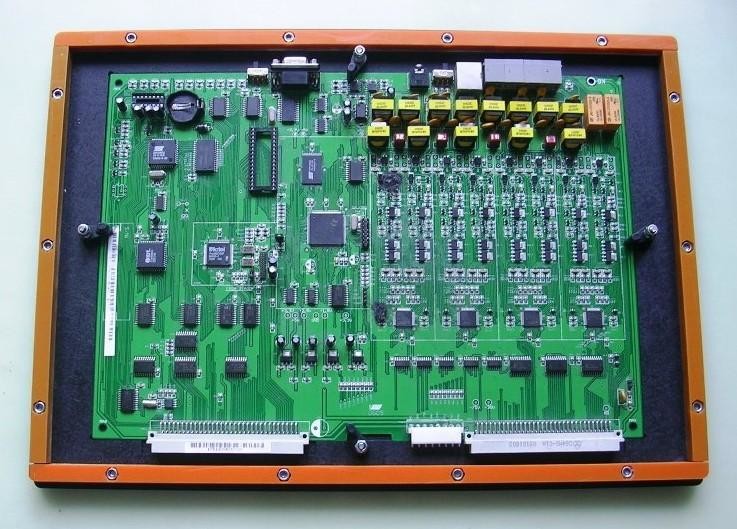

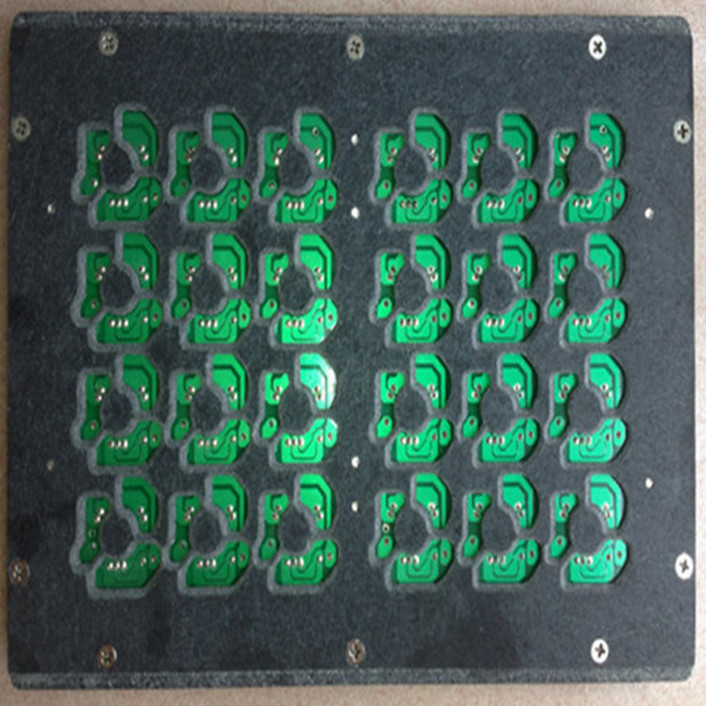

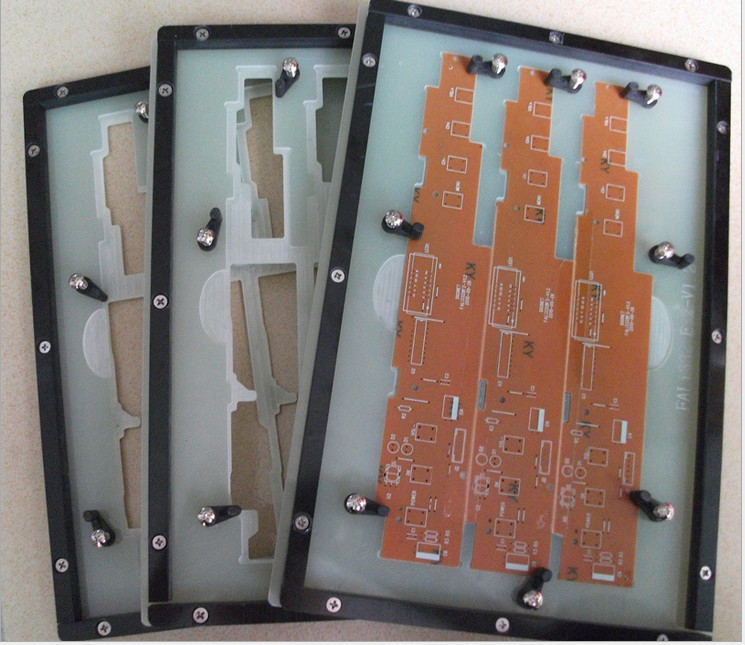

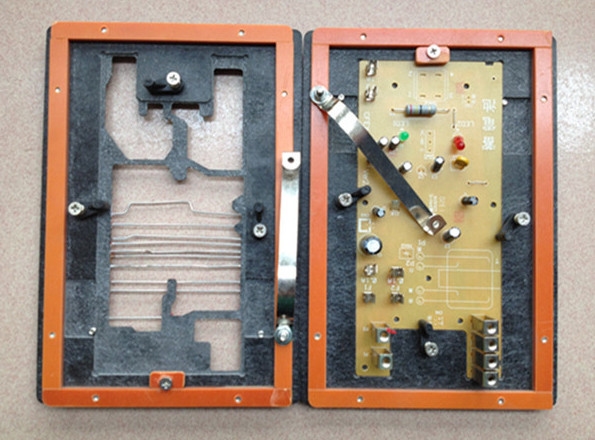

Utilisé par la plupart de nos clients en raison de quelques avantages :
1. Un positionnement plus rapide sur la chaîne de production
2. coûts bas dus aux disparus des barres renforcées
3. un meilleur bas de volume
4. un meilleur rendement avec le type différent de conseil sur la chaîne de production
la technologie de Surface-bâti (SMT) est le principal facteur conduisant des densités plus élevées de circuit par pouce carré sur PCBs. Directement la fixation des composants et des dispositifs à la surface des cartes a permis à des produits d'exécuter avec beaucoup des vitesses de circuit plus élevées, a laissé une plus grande densité de circuit, et exige moins connexions externes. Ces avances ont considérablement abaissé des coûts, l'interprétation améliorée et la fiabilité de produit. Cependant, ces avantages ne viennent pas sans leurs défis. L'impression de la pâte de soudure sur des tailles de diminution de protection, le placement de plus petits composants, et reflowing les assemblées entières avec leurs variétés de finitions et de matériaux d'arrêt sont juste quelques uns des défis techniques que les ingénieurs des méthodes font face à chaque jour.
Cette évaluation peut être faite de trois manières
Si une carte PCB est disponible (de préférence peuplé) - nos ingénieurs de vente peuvent rapidement évaluer votre conseil.
Si les données de conception de carte PCB sont disponibles nous les traiterons, analyserons, et évaluerons à distance.
Vous pouvez le faire utilisant les règles vous êtes présenté ci-dessous - nos clients constatent rapidement qu'au-dessus de deux méthodes soyez le plus facile.
Gerber, Excellon, et autres eus besoin
Pin Land à l'évaluation de dégagement de protection de SMT
Les deux figures au-dessous de chaque pièce d'exposition d'un CSWSC dans des vues de plan et de section. La figure droite prouve que plus de dégagement
est exigé quand l'orientation de connecteur est perpendiculaire à la vague.
Les composants de PTH ont localisé parallèle à la direction par la vague
Le dégagement exigé entre la terre de goupille et la protection de SMT peut être fait tout à fait
petit, car la soudure ne doit pas couler « sous » les poches composantes.
Implications de conception de carte PCB - pour des concepteurs de conseil - ou respin
Nous sommes souvent invités par nos clients pour aider avec identifier des occasions de respin de conception.
Nous identifierons des domaines problématiques dans un conseil et proposerons les mouvements appropriés des composants. (Dans le meilleur des cas, avant que la carte PCB soit fabriquée)
Cependant, pour des concepteurs de conseil lisant ceci, peut vous se rappeler encore quatre « règles » (pour concurrencer les cent autres règles vous devez avoir le flottement
autour dans votre tête).
Gardez les grands (taille) composants de SMT à partir des secteurs de PTH.
Laissez les principaux et traînants secteurs autour des composants de PTH aussi clairs comme possible.
Ne mettez aucun composant de SMT à moins de 3mm (0,12") d'aucun composant de PTH.
Ne mettez pas tous les composants de PTH dans la ligne le long d'un bord d'un conseil - laissez un certain espace pour nous permettre de soutenir le masquage au centre du conseil.
