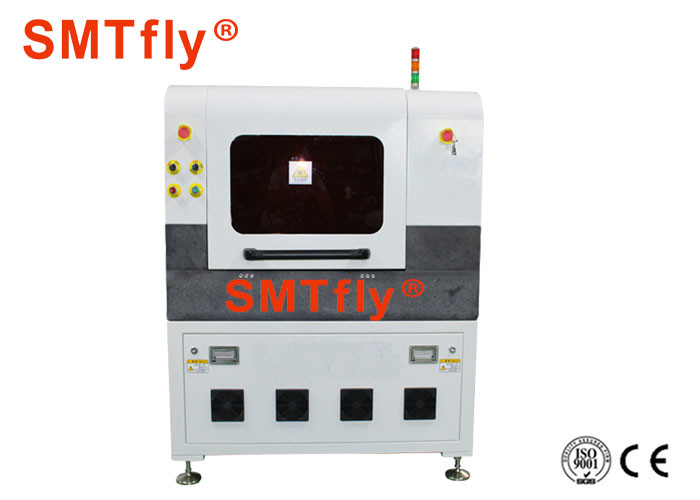

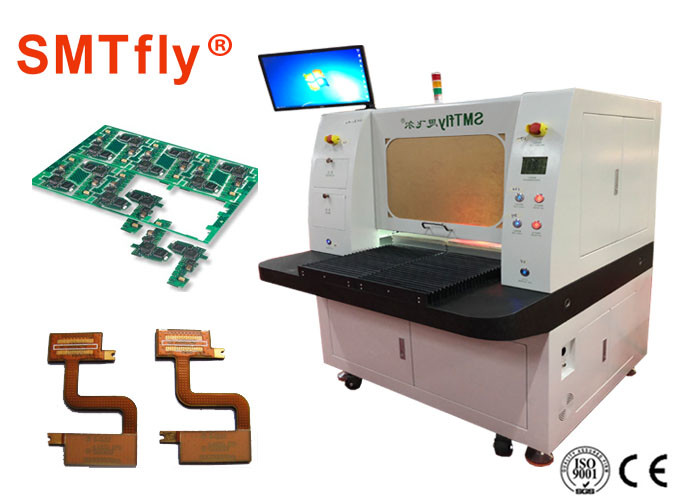

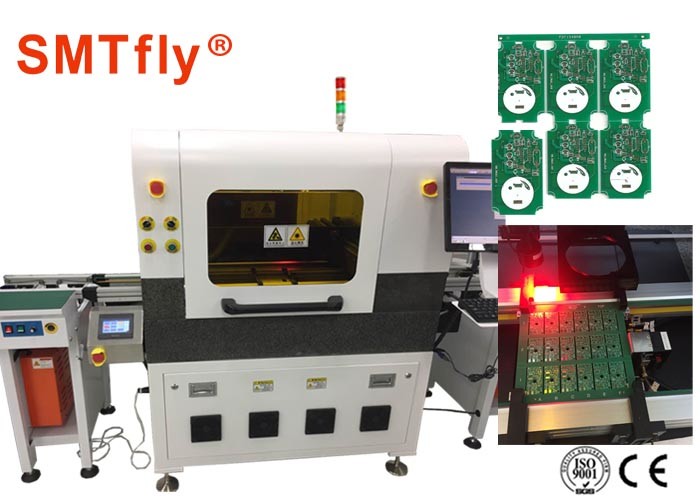

séparateur UV de carte PCB du laser 17W pour la coupure de précision des découpes complexes

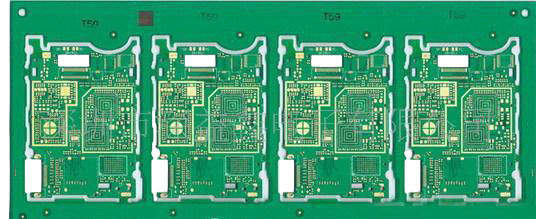

Les machines depaneling et les systèmes de laser de carte PCB (singulation) avaient gagné la popularité depuis quelques années. Depanaling/singulation mécanique est fait avec le cheminement, découpant avec des matrices, et découpant a vu des méthodes. Cependant, pendant que les conseils deviennent plus petits, plus minces, flexibles, et plus sophistiqués, ces méthodes produisent l'effort mécanique bien plus exagéré aux pièces. Les grands conseils avec les substrats lourds absorbent ces efforts meilleurs, alors que ces méthodes employaient sur jamais-craintif et les conseils complexes peuvent avoir comme conséquence la rupture. Ceci apporte la sortie inférieure, avec les coûts supplémentaires d'outillage et d'élimination des déchets liés aux méthodes mécaniques.

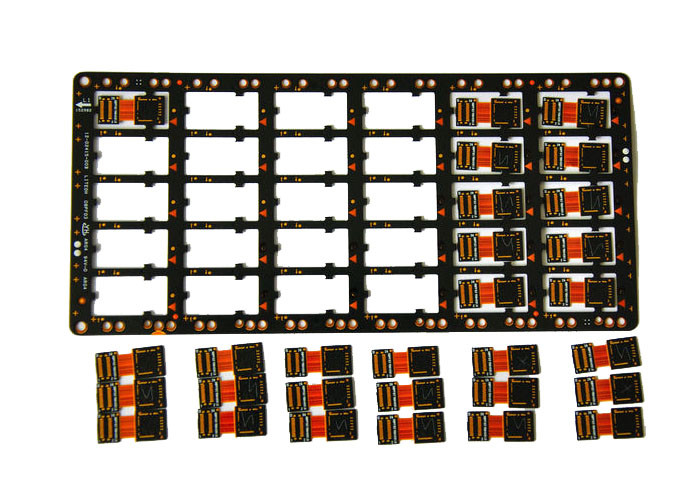

De plus en plus, des circuits flexibles sont trouvés dans l'industrie de carte PCB, et ils présentent également des défis aux vieilles méthodes. Les systèmes sensibles résident sur ces conseils et les méthodes non-laser luttent pour les couper sans endommager les circuits sensibles. Une méthode depaneling de non contact est exigée et les lasers fournissent une manière fortement précise de singulation sans n'importe quel risque de leur nuire, indépendamment du substrat.
Spécifications
| Classe de laser | 1 |
| Emplacement de travail de maximum (X x de x/y Z) | 300 millimètres X 300 millimètres X 11 millimètres |
| Secteur maximal de reconnaissance (X de x/y) | 300 millimètres X 300 millimètres |
| Taille matérielle maximale (X de x/y) | 350 millimètres X 350 millimètres |
| Formats d'entrée de données | Gerber, X-Gerber, DXF, HPGL, |
| Vitesse structurante de maximum | Dépend de l'application |
| Positionnement de l'exactitude | μm du ± 25 (1 mil) |
| Diamètre d'à rayon laser focalisé | μm 20 (0,8 mils) |
| Longueur d'onde de laser | 355 nanomètre |
| Dimensions de système (W X H X D) | 1000mm*940mm *1520 millimètre |
| Poids | | 450 kilogrammes (990 livres) |
| Conditions de fonctionnement | |
| Alimentation d'énergie | 230 VCA, 50-60 hertz, 3 KVAs |
| Refroidissement | À refroidissement par air (refroidissement eau-air interne) |
| Température ambiante | 22 ± 25 de °C du ± 2 de °C @ μm/22 μm de ± de °C du ± 6 de °C @ 50 (71,6 °F de ± 3,6 de °F @ 1 °F 10,8 de ± de mil/71,6 °F @ 2 mil) |
| Humidité | < 60=""> |
| Accessoires requis | Unité d'échappement |
Pourquoi nous
1. ingénieurs disponibles pour entretenir des machines d'outre-mer.
Les ingénieurs sont disponibles pour être envoyés aux pays de freign pour faire la formation de machines et pour offrir le support technique.
2. Une garantie d'an pour les machines excepté des accessoires.
La construction robuste de cadre et les lames en acier japonaises ont obtenu bon évaluent et reconnu par et les clients d'outre-mer. Nous offrons des pièces pour le remplacement sous la garantie gratuitement, des clients devons seulement soutenir le coût du fret.
service à la clientèle 3.Effective.
Nous tous sont ensemble plus forts et plus sages que des n'importe quels de nous individuellement. Pour réussir, nous devons assumer la responsabilité, coopérer avec les associés et les withdepartments semblables, effectivement le comminicate entre eux, l'enthusiam adoptif et participer à la prise de décision. Pour être accessible seay par des clients et fournir des réponses rapides pour résoudre leurs problèmes et pour créer la valeur pour des clients
4. la technique mûre et le précurseur à traiter fait les machines de haute qualité.
En tant que plus grande usine dans le sud de la Chine, nous avons 12 ans d'expérience sur des machines de séparateur de carte PCB et des machines de soudure. machine de routeur de carte PCB
Notre équipe de R&D sans interruption améliorer les machines existantes pour rencontrer la perspective de développement du marché
Approbation de la CE
